Проложите проводку и прикрепите соединители
Провода электропитания следует прокладывать с левой (передней) стороны блока
источника питания через отдельный кабелепровод. Провода передачи видеосигнала,
управляющих данных и тревожных сигналов следует прокладывать через второй
кабелепровод в правой части блока. Сведения о способах передачи видео и данных, а
также спецификации проводки см. в Раздел 5 Стандарты кабелей и проводки, Страница 72.
3.4.1
Подключения посредством коаксиального кабеля
Если для подключения AutoDome к головной системе используется коаксиальный кабель,
необходимо использовать коаксиальный кабель с ферритовым фильтром, входящий в
комплект поставки AutoDome. На следующем рисунке показаны компоненты такого
кабеля:

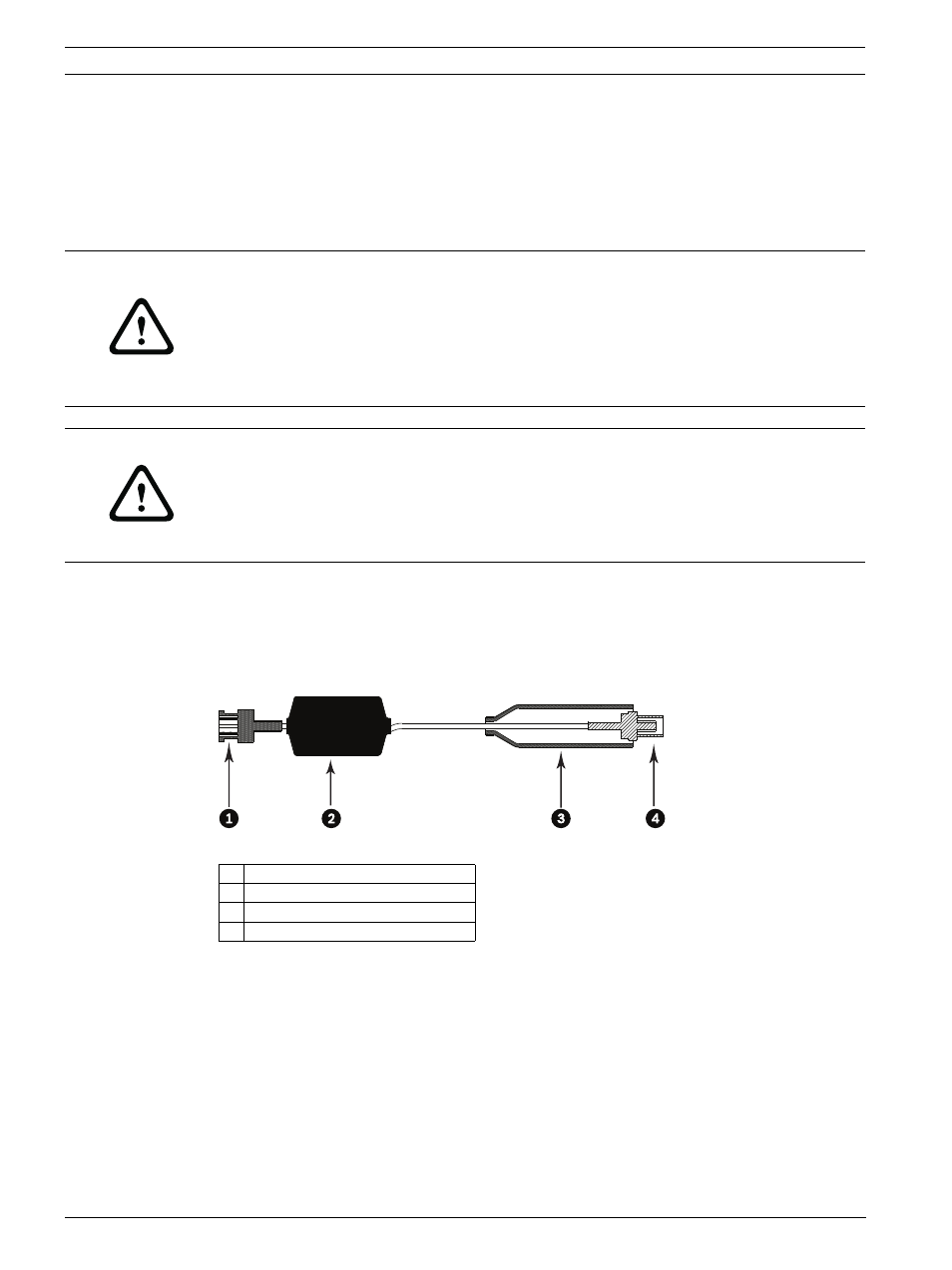

Рисунок 3.3 Коаксиальный кабель с ферритовым фильтром
Необходимо подключить входящий коаксиальный кабель (от головной системы) к гнезду
BNC (поз. 4 выше) на кабеле с ферритовым фильтром, а затем подсоединить вилку BNC
(поз. 1) кабеля с ферритовым фильтром к разъему BNC на интерфейсной плате трубы.
ПРЕДУПРЕЖДЕНИЕ!
Установите внешние соединительные кабели в соответствии с NEC, ANSI/NFPA70 (для
США) и Канадскими правилами по установке электрооборудования, часть I, CSA C22.1
(для Канады) и в соответствии с региональными нормами для остальных стран.
Параллельные цепи должны быть защищены сертифицированным 2-контактным
прерывателем цепи 20 А или предохранителями. Следует установить в доступном месте 2-
контактное устройство отключения с расстоянием между контактами не менее 3 мм.
ВНИМАНИЕ!
При установке VG5 AutoDome серии 600, использующей коаксиальный кабель для
передачи видео либо посредством прямого коаксиального подключения, либо
через
оптоволоконный модуль, необходимо использовать коаксиальный кабель с ферритовым
фильтром, поставляемый вместе с подвесным кронштейном. Этот кабель можно
подключить к видеовыходу AutoDome только одним способом.
1
Разъем BNC
2
Ферритовый фильтр
3
Пластиковая крышка
4
Гнездо BNC
