50 ru | Установка на парапет крыши и на трубу AutoDome 600 Series Analog PTZ Camera
F.01U.215.782 | 1.0 | 2011.04 Руководство по установке Bosch Security Systems, Inc.
3. Установите атмосферостойкий уплотнитель вокруг каждого отверстия на монтажной
поверхности.
4. Прикрепите монтажную скобу при помощи не менее шести (6) креплений из
нержавеющей стали, по три (3) с каждой стороны (скоба имеет восемь (8)
отверстий). Не затягивайте крепления слишком сильно, поскольку можно сорвать
резьбу. При установке кронштейна на плоскую крышу прикрепите дополнительную
монтажную пластину LTC 9230/01 к крыше и прикрепите монтажную скобу к
монтажной пластине.
5. Вставьте кронштейн для установки на крышу в монтажную скобу до самого низа.
6. Снимите колпачок с переднего конца кронштейна и проложите провода передачи
видеосигнала, управляющих данных и питания через нижнюю часть кронштейна,
выводя их через передний конец.
Рисунок 3.8 Кронштейн для установки на парапет VG4-A-9230
7. Сложите провода передачи видеосигнала, управляющих данных и питания в
передней части кронштейна и проложите их, выводя через нижнюю трубку.
Установите на место колпачок.
8. Оберните не менее пяти слоев тефлоновой ленты вокруг резьбовых соединений
нижней трубки.
9. Нанесите входящий в комплект герметик на резьбовые соединения нижней трубки.
– Убедитесь в том, что все поверхности чистые и сухие.
– Нанесите герметик вокруг фитинга с наружной резьбой.
– Вдавите герметик внутрь резьбы, чтобы он заполнил все поры.

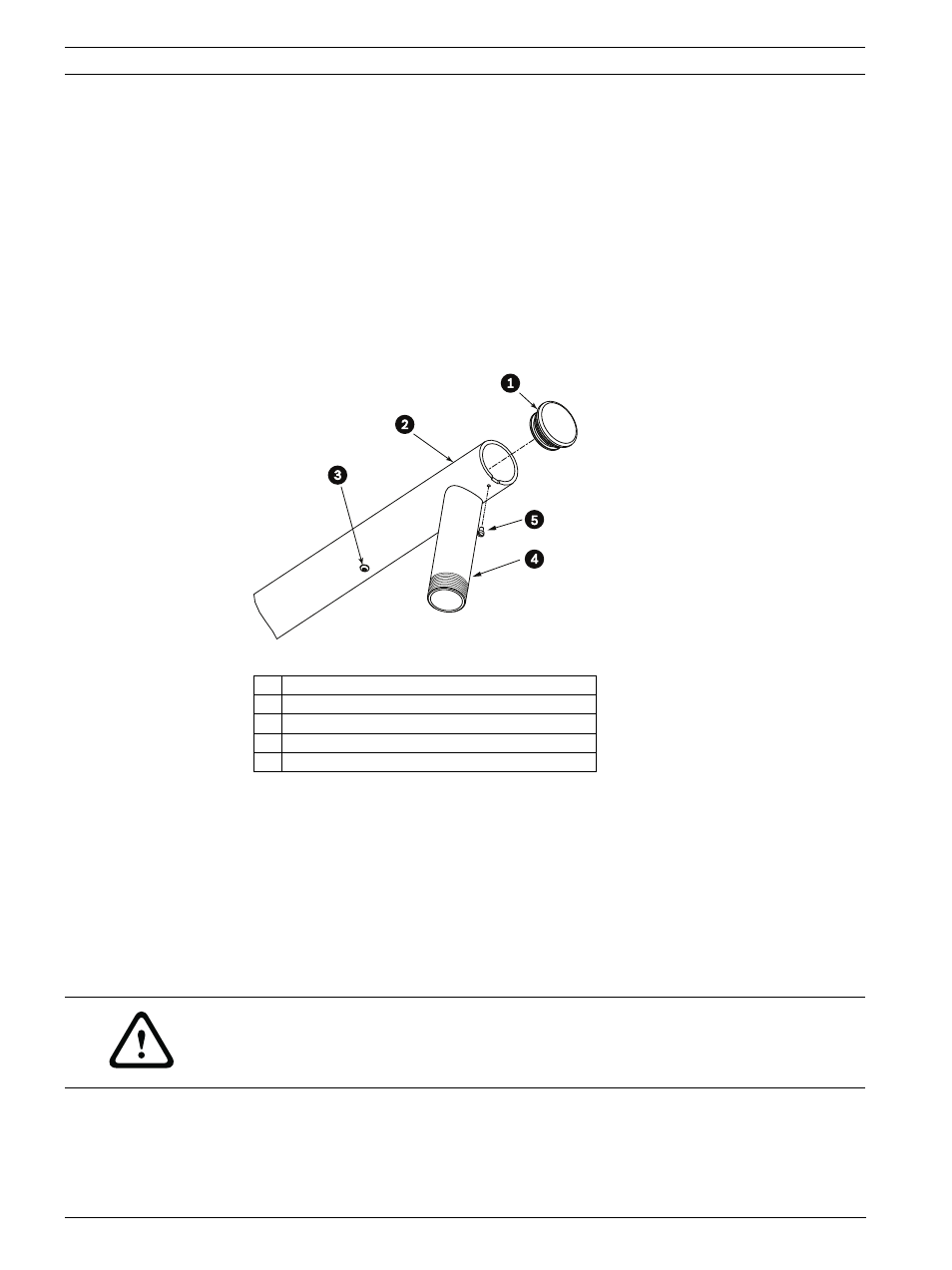

10. Вкрутите колпачок камеры в нижнюю трубку и надежно затяните. См. рисунок ниже.
1 Колпачок с кольцеобразным уплотнением
2 Кронштейн для установки на парапет
3 Колпачковая гайка 1/4-20 SS
4 Нижняя трубка
5 Винт с цилиндрической головкой 10-24 SS
ПРЕДУПРЕЖДЕНИЕ!
Колпачок камеры должен быть плотно ввинчен в нижнюю трубку. Невыполнение этих
указаний может привести к повреждению оборудования, серьезным травмам или даже к
смертельному исходу.
