AutoDome 600 Series Analog PTZ Camera Установка в потолок | ru 61
Bosch Security Systems, Inc. Руководство по установке F.01U.215.782 | 1.0 | 2011.04
4.2 Что следует сделать, прежде чем приступать к установке
1. Определите местоположение и расстояние до блока источника питания, в
зависимости от его напряжения и потребления тока. С техническими
характеристиками можно ознакомиться в разделеРаздел 5 Стандарты кабелей и
проводки, Страница 72
2. Проложите всю проводку, включая питание, управление, видео, входы/выходы
сигнализации, релейные входы/выходы и оптоволоконные кабели.
3. Если для управления AutoDome вы планируете использовать протоколы RS232 или
RS485, инструкции по настройке см. в Раздел 5.4.2 Управление AutoDome посредством
протокола RS232, Страница 76или в Раздел 5.4.3 Управление AutoDome посредством
протокола RS485, Страница 77
4. Для установки потолочного кронштейна требуется не менее 216 мм свободного
пространства над потолком.
5. Если установка AutoDome предполагает использование функции AutoTracker, до
установки см. Раздел A Замечания по установке AutoTracker, Страница 87.
4.3 Габариты

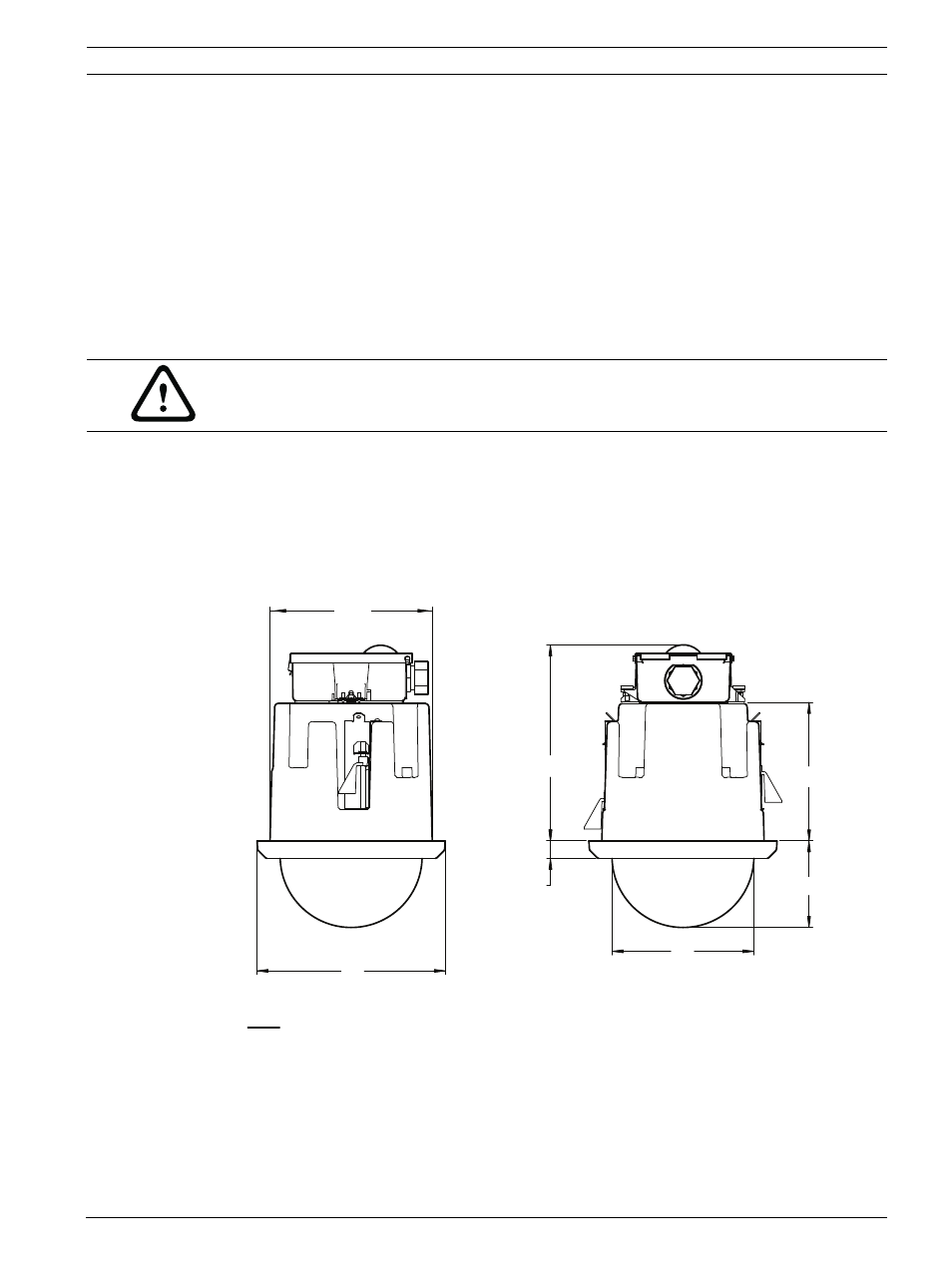

Рисунок 4.1 Габаритный чертеж потолочного кронштейна
ПРЕДУПРЕЖДЕНИЕ!
Используйте только источники питания 24 В перем. тока класса 2.
mm
inches
210.7
8.30
19.0
0.75
153.9
6.06
150.2
5.91
94.0
3.70
176.8
6.96
204.3
8.04
DIA.
