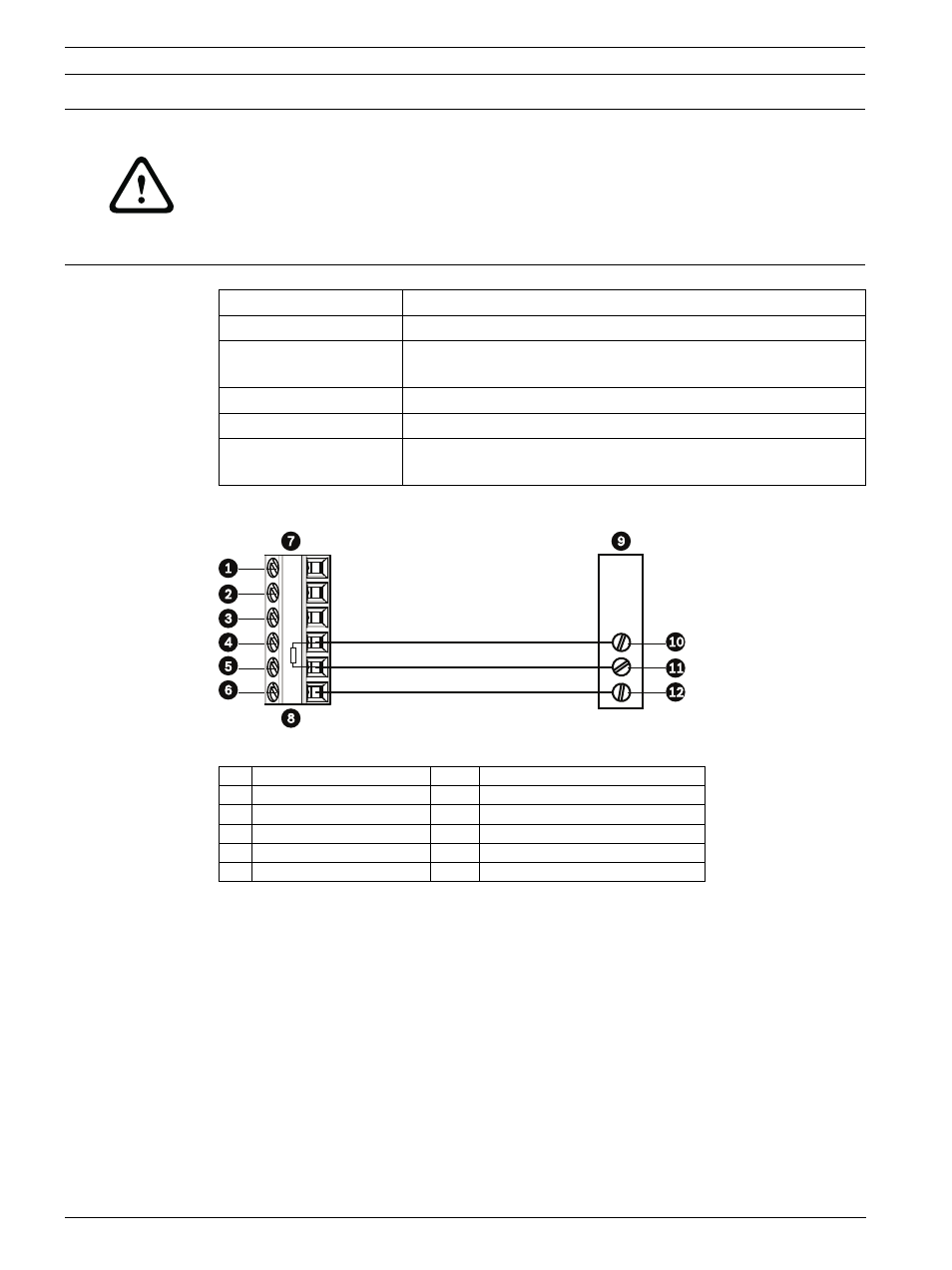

На рисунке ниже приведены подключения, необходимые для работы RS485.
Рисунок 5.6 Подключения для работы RS485
ВНИМАНИЕ!
Компания Bosch рекомендует размещать несколько подключений RS485 в виде
подключенной последовательности узлов "точка-точка" (многоадресные), в виде линии
или в виде шины.
Не рекомендуется размещать подключения RS485 в виде "звезды",
"кольца" или сети с несколькими подключениями. Топологии "звезда" и "кольцо" могут
привести к отражению сигнала или к чрезмерно низкому (высокому) сопротивлению
нагрузки.
Тип провода
2-проводная экранированная витая пара
Расстояние
1219 м
Максимальная скорость
передачи данных
57,6 Кб
Размер
0,511 мм (24 AWG)
Сопротивление кабеля
120 Вт
Ползунковый
переключатель
По направлению к светодиодным индикаторам (стандартная
настройка)
1
C- (Biphase)
7
Ввод/Вывод данных AutoDome
2
C+ (Biphase)
8
Разъем P105/P106
3
Заземление
9
RS485 головной системы
4
RxD
10
Данные +
5
TxD
11
Данные -
6
Заземление сигнала
12
Заземление
100 Ω
