Прикрепите кожух к потолку
Потолочный корпус прикрепляется к потолку при помощи двух (2) винтовых зажимов.
1.
Вставьте потолочный кронштейн в отверстие в потолке.
2.
Затяните оба зажима при помощи отвертки №2 Phillips, чтобы прикрепить кожух к
потолку.

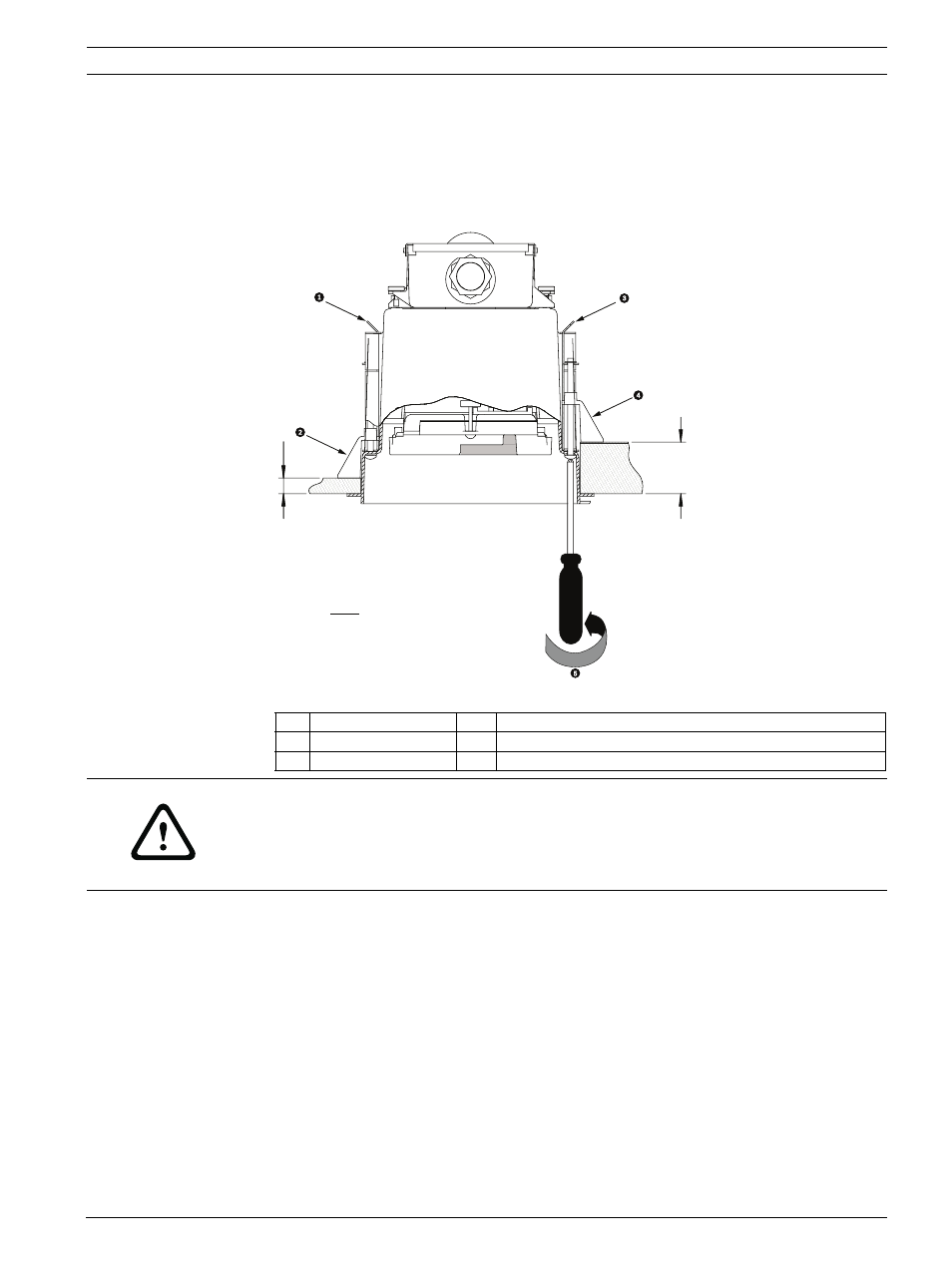

Рисунок 4.14 Прикрепление камеры к потолку
1
Точка соединения
4
Потолочный зажим
2
Потолочный зажим 5
Поверните по часовой стрелке, чтобы затянуть зажим
3
Точка соединения
mm
inches
41.7 MAX.
1.64 CEILING
12.7 MIN.
0.50 CEILING
ВНИМАНИЕ!
Не затягивайте потолочный зажимы со слишком большим усилием, это может привести к
повреждению зажима или потолка. Затягивайте зажим до тех пор, пока он не
соприкоснется с потолком, и вы почувствуете сопротивление. При помощи шуруповерта
установите крутящий момент на самое низкое значение.
