80

ru | Стандарты кабелей и проводки

AutoDome 600 Series Analog PTZ Camera

F.01U.215.782 | 1.0 | 2011.04

Руководство по установке

Bosch Security Systems, Inc.

5.5.2

Настройка VG5 AutoDome

1.

Отключите источник питания VG4 от сети, затем откройте устройство.

2.

Отсоедините зеленый кабель последовательного соединения от разъема P106.

3.

Выньте резистор 100 Ом, находящийся между контактами C+ и C-.

4.

Отрежьте 5 проводов от разъема зеленого кабеля последовательного соединения.

Убедитесь, что каждый провод изолирован.

5.

Срежьте изоляцию с синего провода (кабеля заземления) и с зеленого провода

(RxD) так, чтобы можно было подсоединить эти кабели к разъему P106.

6.

Подсоедините синий провод (заземление) к контакту C- на разъеме.

7.

Подсоедините зеленый провод (RxD) к контакту C+ на разъеме.

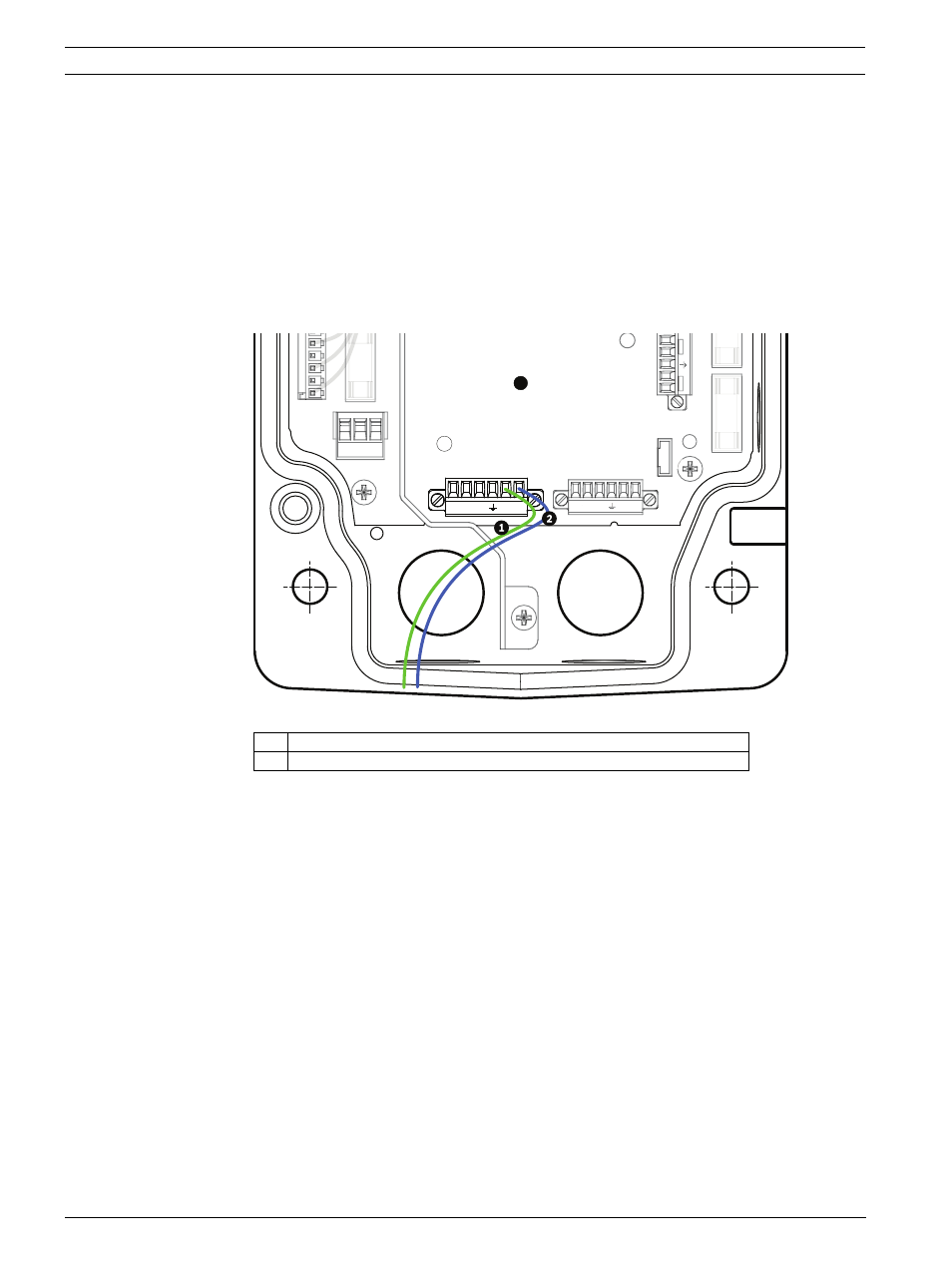

Рисунок 5.8 Подробнее о соединении с P106

8.

Подсоедините оптоволоконный кабель от AutoDome к LTC 4629.

9.

Закройте дверцу блока источника питания.

1

Зеленый провод RxD, подсоединенный к контакту C+

2

Синий провод заземления, подсоединенный к контакту C-

GND TXD RXD

C+ C-

24 VAC

P101

P106

P105

P10

7

X

F1

02

XF1

01

5 4

3

2

1

J

J

J103

J1

(LED)

HTR DOME

24V NC 24V

GND TXD

RXD

C+

C-
