3.4.2
Способы прокладки проводки
Имеется два способа прокладки проводки для видеосигнала, управляющих данных и
тревожных сигналов:
–
Один из них состоит в прокладке всех проводов передачи видеосигнала,
управляющих данных и тревожных сигналов через кабелепровод в правой части
источника питания и на интерфейсную плату AutoDome.

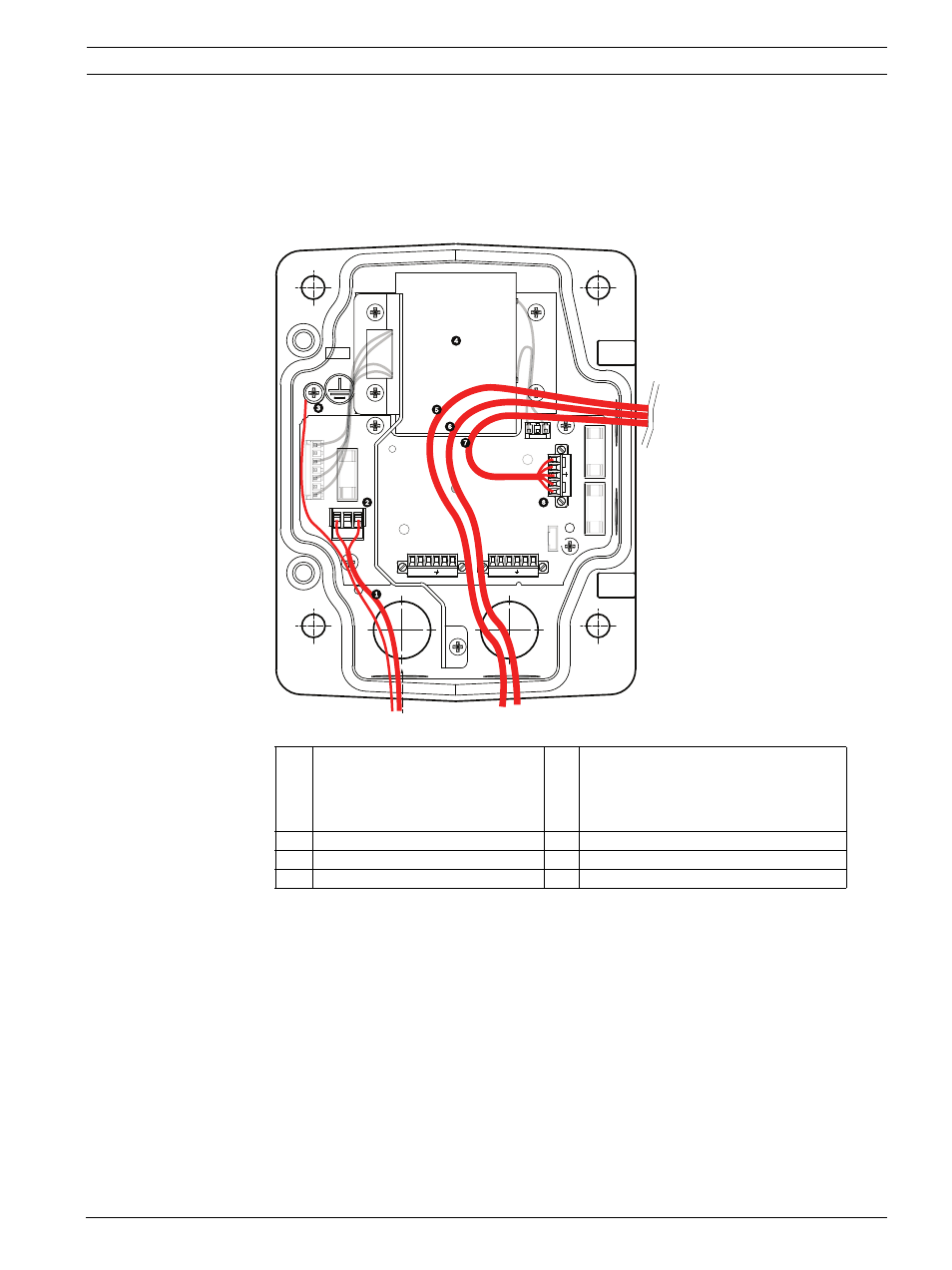

Рисунок 3.4 Блок источника питания VG4-A-PSU1 или VG4-A-PSU2
1
Вход питания 120/230 В перем.
тока
5
Коаксиальный кабель, НВП-видео
или Ethernet-соединение
(Ethernet-соединение доступно только для
VG5 серии 700)
2
Разъем P101
6
Кабель управления
3
Заземление
7
Выход питания 24 В перем. тока
4
Трансформатор
8
Разъем P107
GND TXD
RXD
C+
C-
GND TXD
RXD
C+
C-
P101
P106
P105
P107
XF102
XF103
XF101
5 4 3 2 1
J
J
J103
J102
J101
(LED)
HTR DOME
24V NC 24V
(FUSE
)
(FUSE
)
(FUSE
)
