AutoDome 600 Series Analog PTZ Camera
Установка подвесного кронштейна на стену, в угол и на столб | ru
19
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.782 | 1.0 | 2011.04
2.4.1
Подключения посредством коаксиального кабеля
Если для подключения AutoDome к головной системе используется коаксиальный кабель,
необходимо использовать коаксиальный кабель с ферритовым фильтром, входящий в
комплект поставки AutoDome. На следующем рисунке показаны компоненты такого
кабеля:

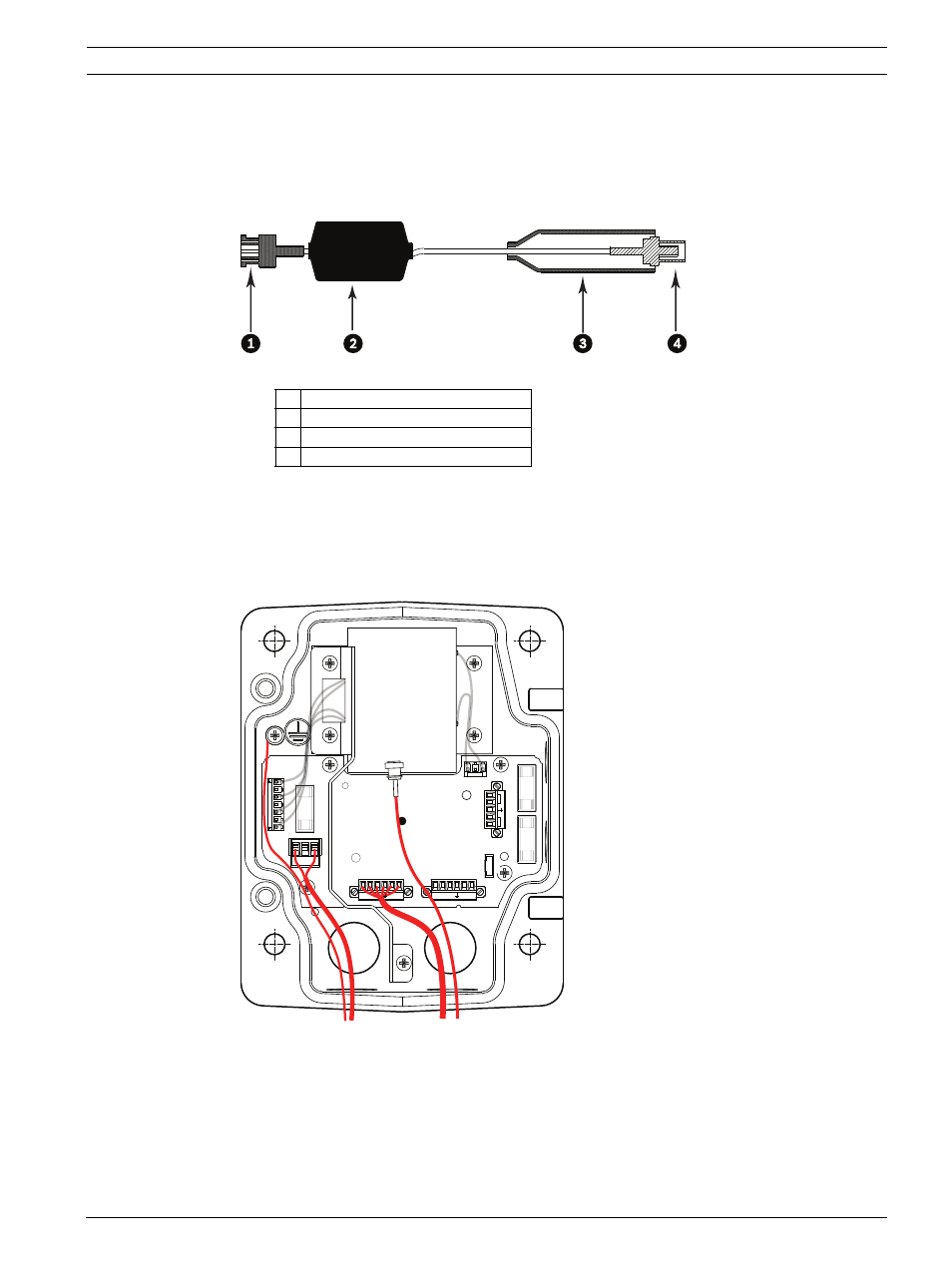

Рисунок 2.2 Коаксиальный кабель с ферритовым фильтром
Необходимо подключить входящий коаксиальный кабель (от головной системы) к гнезду
BNC (элемент 4 на вышеприведенном рисунке) на кабеле с ферритовым фильтром, а
затем подсоединить вилку BNC (элемент 1) кабеля с ферритовым фильтром к разъему
BNC на подвесном кронштейне AutoDome.
2.4.2
Выполните подключения
Рисунок 2.3 Блок источника питания подвесного кронштейна
1
Разъем BNC
2
Ферритовый фильтр
3
Пластиковая крышка
4
Гнездо BNC
GND T XD
R XD
C+
C-
24 VAC
P101
P106 P105
P107
XF102 XF103
XF101
5 4 3 2 1
J103
J102
J101
(LED)
HTR DOME
24V NC 24V
GND T XD
R XD
C+
C-
