AutoDome 600 Series Analog PTZ Camera
Установка в потолок | ru
65
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.782 | 1.0 | 2011.04
4.6.2
Выполните подключения
После прокладки проводов передачи видеосигнала, управляющих данных, питания и
тревожных сигналов:
1.
Прикрепите крепление кабелепровода 3/4" NPS (20 мм) к отверстию, через которое
вы провели провода. Вкрутите внутреннюю гайку в крепление кабелепровода.
2.
Проложите все провода передачи видеосигнала, управляющих данных, питания и
тревожных сигналов через кабелепровод в интерфейсный блок.
3.
Обрежьте и зачистите провода, чтобы обеспечить достаточный провес для
подключения к соответствующим клеммам блока.
4.

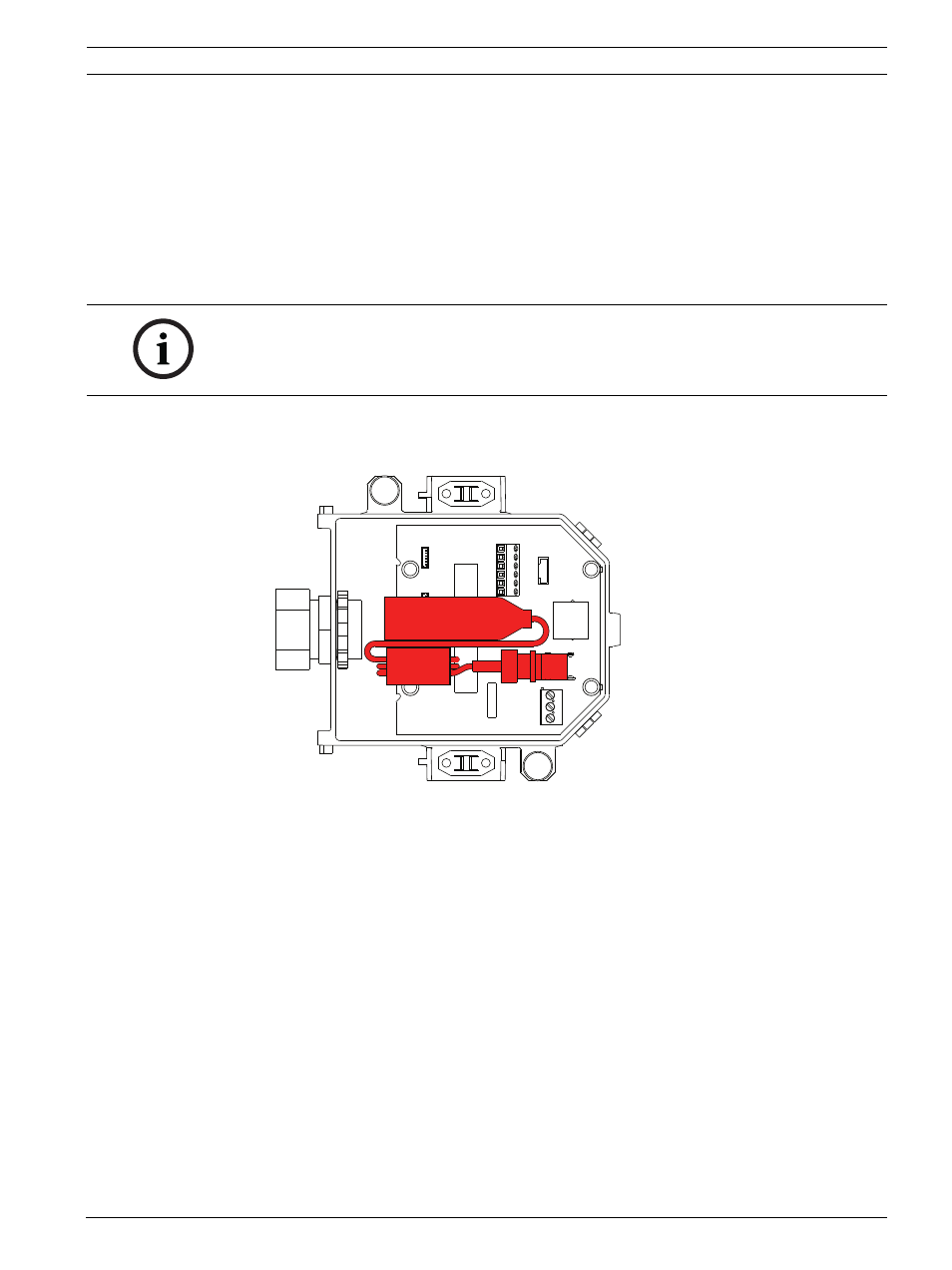

Коаксиальный кабель с ферритовым фильтром должен быть проложен внутри
интерфейсного блока, как показано на рисунке:
5.
Присоедините разъем BNC к входящему видеокоаксиальному кабелю. При
использовании коаксиального кабеля, подсоедините входящий коаксиальный кабель
к гнезду BNC на коаксиальном кабеле с ферритовым фильтром. Задвиньте
пластиковую крышку поверх разъема. См. Раздел 4.6.1 Подключения посредством
коаксиального кабеля, Страница 63.
6.
Подсоедините разъем BNC коаксиального кабеля с ферритовым фильтром к
штыревому разъему J102 на интерфейсной блоке.
7.
Присоедините провода передачи видеосигнала и управляющих данных к
соответствующим клеммам интерфейсного блока. Контактные соединения см. в
Таблица 4.1, Страница 68
8.
При использовании НВП или Ethernet для передачи видеосигнала, подключите
разъем RJ45 к кабелю НВП и соедините его с соответствующим разъемом J101
интерфейсного блока. С техническими характеристиками можно ознакомиться в
разделеРаздел 5 Стандарты кабелей и проводки, Страница 72
Обратите внимание! Не подключайте разъем RJ45, если вы не используете НВП для
передачи видеосигнала.
9.
Подсоедините вилку питания 24 В перем. тока к разъему P101 интерфейсного блока.
ЗАМЕЧАНИЕ!
При установке камеры в потолок сухой кладки, оставьте достаточный запас проводов,
чтобы обеспечить подключение к интерфейсному блоку под потолком. Расположение
контактов см. в , а подключение проводов см. в Рисунок 4.7Таблица 4.1, Страница 68
