ru | Установка подвесного кронштейна на стену, в угол и на столб
AutoDome 600 Series Analog PTZ Camera
F.01U.215.782 | 1.0 | 2011.04
Руководство по установке
Bosch Security Systems, Inc.
2.8.2
Прокладка и подключение проводов к блоку источника питания
На приведенных ниже рисунках показаны провода питания и управления, подключенные
к подвесному кронштейну:

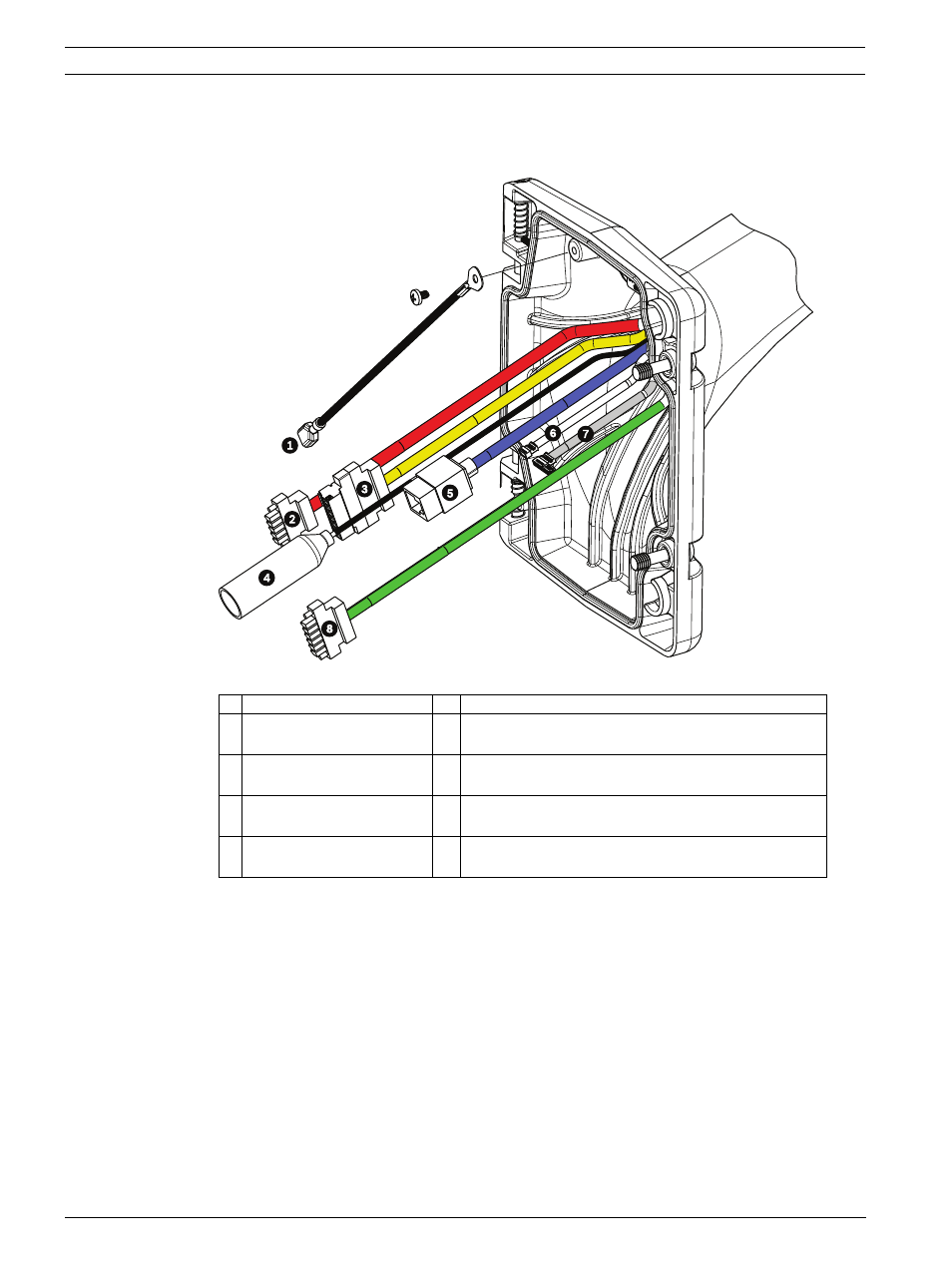

Рисунок 2.13 Кабели подвесного кронштейна
Кабельная
Кабельная
1
Заземление (черный)
5
НВП-видео/Ethernet (синий)
(Ethernet-соединение доступно только для VG5 серии 700)
2
Питание 24 В перем. тока
(красный)
6
Тревожные выходы (белый)
3
Релейные контакты
(желтый)
7
Тревожные входы (серый)
4
Коаксиальный
видеокабель (черный)
8
Последовательное соединение (зеленый)
