HEIDENHAIN iTNC 530 81
2.3
Ре
ж
и
м
ы
рабо
ты

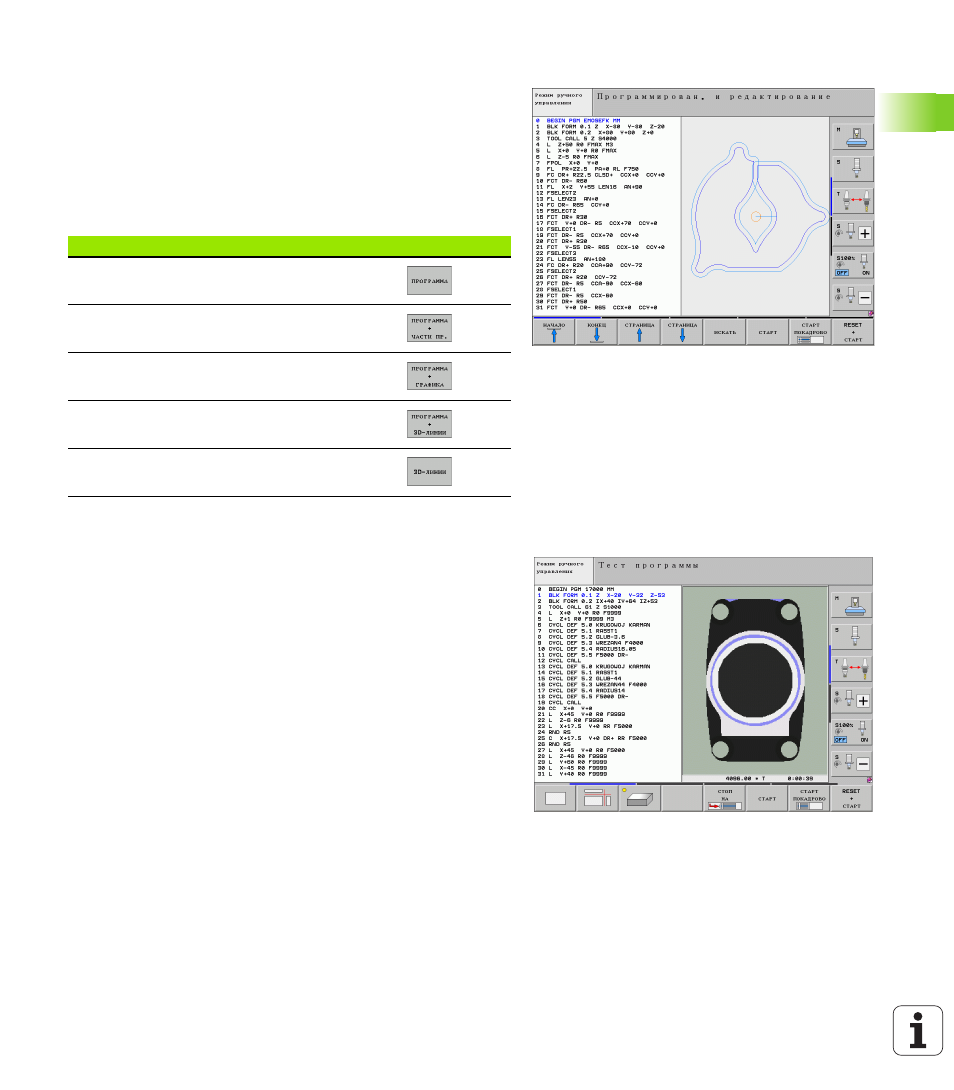

Программирование/редактирование
Оператор составляет свои программы обработки в этом режиме.
Многосторонняя поддержка и дополнения при программировании
представлены программированием свободных контуров,
различными циклами и функциями Q-параметров. По желанию
графика программирования или трехмерная линейная графика
(функция FCL 2) используется для отображения
запрограммированных путей перемещения.
Клавиши Softkey для разделения экрана дисплея
Тест программы
Система ЧПУ моделирует программы и части программ в режиме
тестирования программы, например, чтобы обнаружить
геометрические несоответствия, отсутствующие или
неправильные данные в программе и нарушения рабочего
пространства. Моделирование поддерживается графически
путем отображения детали в различных проекциях.
При использовании совместно с ПО-опцией DCM (динамический
контроль столкновений) программа может проверяться на
вероятность столкновений. При этом так же, как при выполнении
программы, система ЧПУ учитывает все определенные
производителем станков фиксированные компоненты станка и
измеряемые зажимные приспособления.
Клавиши Softkey для разделения экрана дисплея: смотри
„Выполнение программы в автоматическом и покадровом
режимах”, страница 82.
Окно Softkey
Программа
Слева: программа, справа: группировка
программы
Слева: программа, справа: графика при
программировании
Слева: программа, справа: трехмерная
линейная графика
3D-линейная графика
