HEIDENHAIN iTNC 530 391
10.4
Д
о
по
л
н
ител
ьны
е
фу
н
кц
и
и
траект
о
рии
ко
н
тур
а

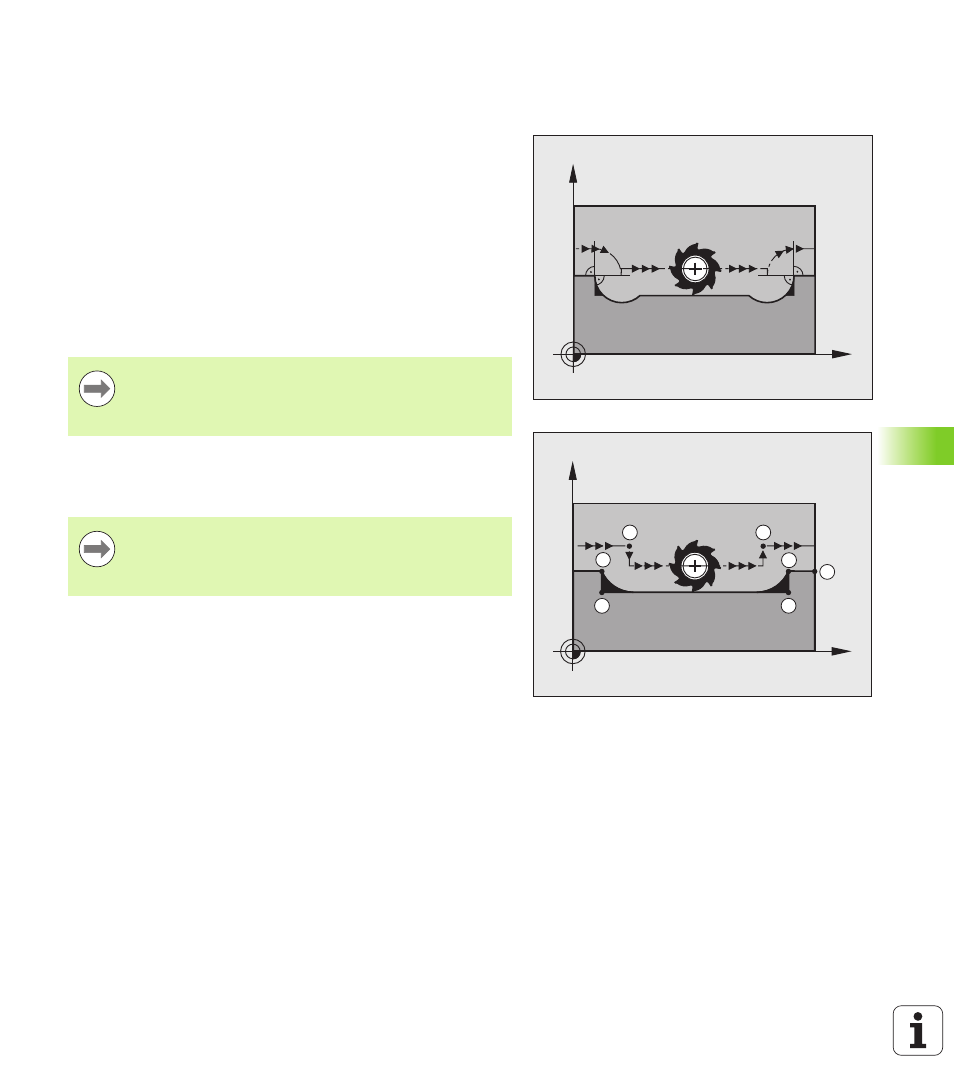

Обработка небольших выступов контура:
функция M97
Стандартная процедура
Система ЧПУ добавляет на участке наружного угла контура
переходную дугу. Если выступы контура слишком малы,
инструмент при этом может повредить контур.
В таких местах ЧПУ прерывает отработку программы и выдает
сообщение об ошибке “Радиус инструмента слишком велик”.
Процедура работы с M97
ЧПУ определяет точку пересечения траекторий для элементов
контура – как для внутренних углов – и перемещает инструмент
над этой точкой.
Следует программировать M97 в том кадре, в котором заданы
координаты точки внешнего угла.
Действие
M97 действует только в том кадре программы, в котором была
запрограммирована M97.
X
Y
X
Y
S
16
17
15 14
13
S
Вместо M97 следует использовать значительно более
эффективную функцию M120 LA (смотри
„Предварительный расчет контура с поправкой на
радиус (LOOK AHEAD): M120” на странице 397)!
Угол контура при использовании M97 не
обрабатывается полностью. Возможно, возникнет
необходимость дополнительно обработать угол
контура инструментом меньшего размера.
