11.8 Фильтрация контуров
(функция FCL 2)
Функция
С помощью этой функции ЧПУ можно фильтровать контуры,
созданные во внешних системах программирования и состоящие
исключительно из кадров прямых. Фильтр сглаживает контур и
тем самым, как правило, обеспечивает более быструю и плавную
отработку.
На базе исходной программы ЧПУ составляет – после ввода
настроек фильтра оператором – отдельную программу с
отфильтрованным контуром.
U Выберите программу, которую нужно
отфильтровать
U Выберите специальные функции
U Выберите средства программирования
U Выберите панель Softkey с функциями
преобразования программ

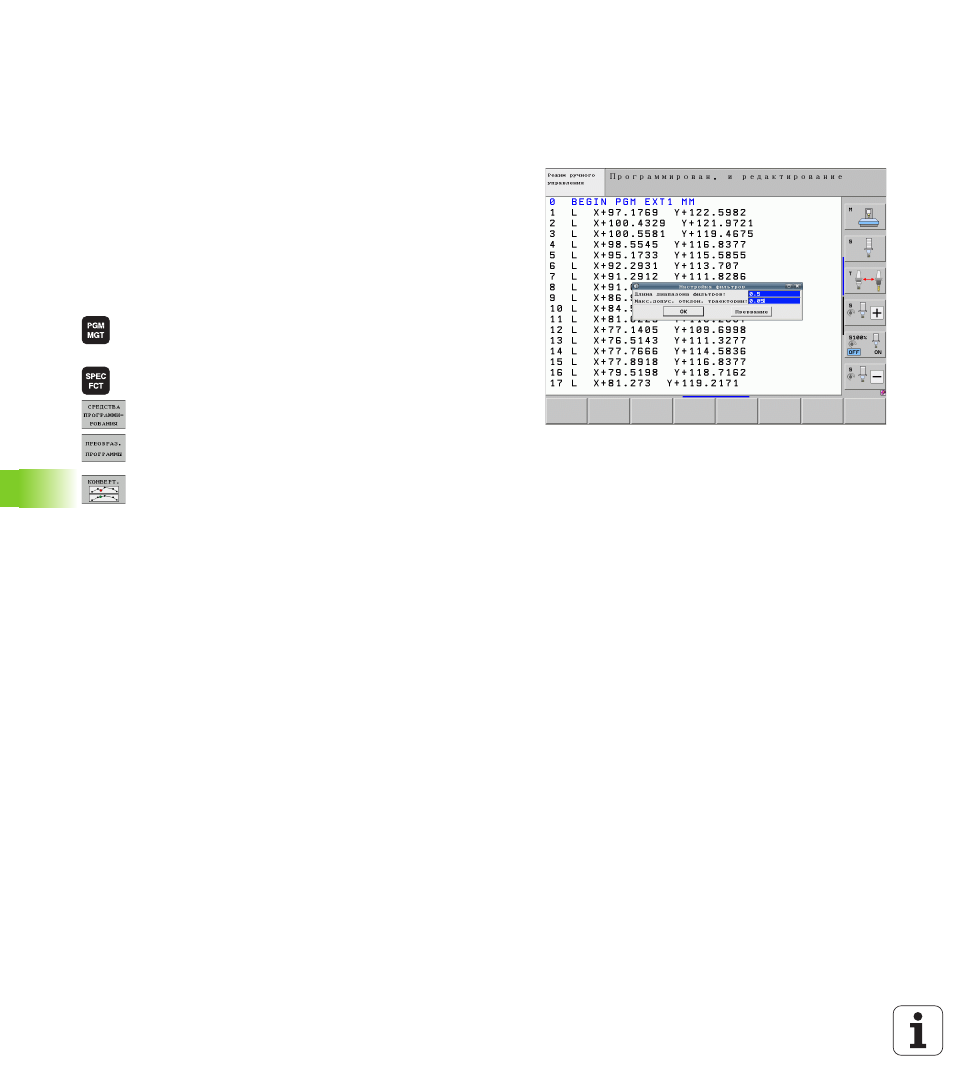

U Выберите функцию фильтра: ЧПУ покажет окно
перехода для определения настроек фильтра
U Введите длину диапазона фильтра в мм (если
программа в дюймах: ввод в дюймах). Диапазон
фильтра, исходя из соответствующей
наблюдаемой точки, определяет фактическую
длину на контуре (до и после точки), в пределах
которой система ЧПУ должна фильтровать точки,
подтвердите выбор нажатием кнопки ENT
U Введите максимально допустимое отклонение от
траектории в мм (если программа в дюймах: ввод
в дюймах): значение допуска, на которое
отфильтрованный контур может отклоняться от
первоначального контура, подтвердите нажатием
кнопки ENT
