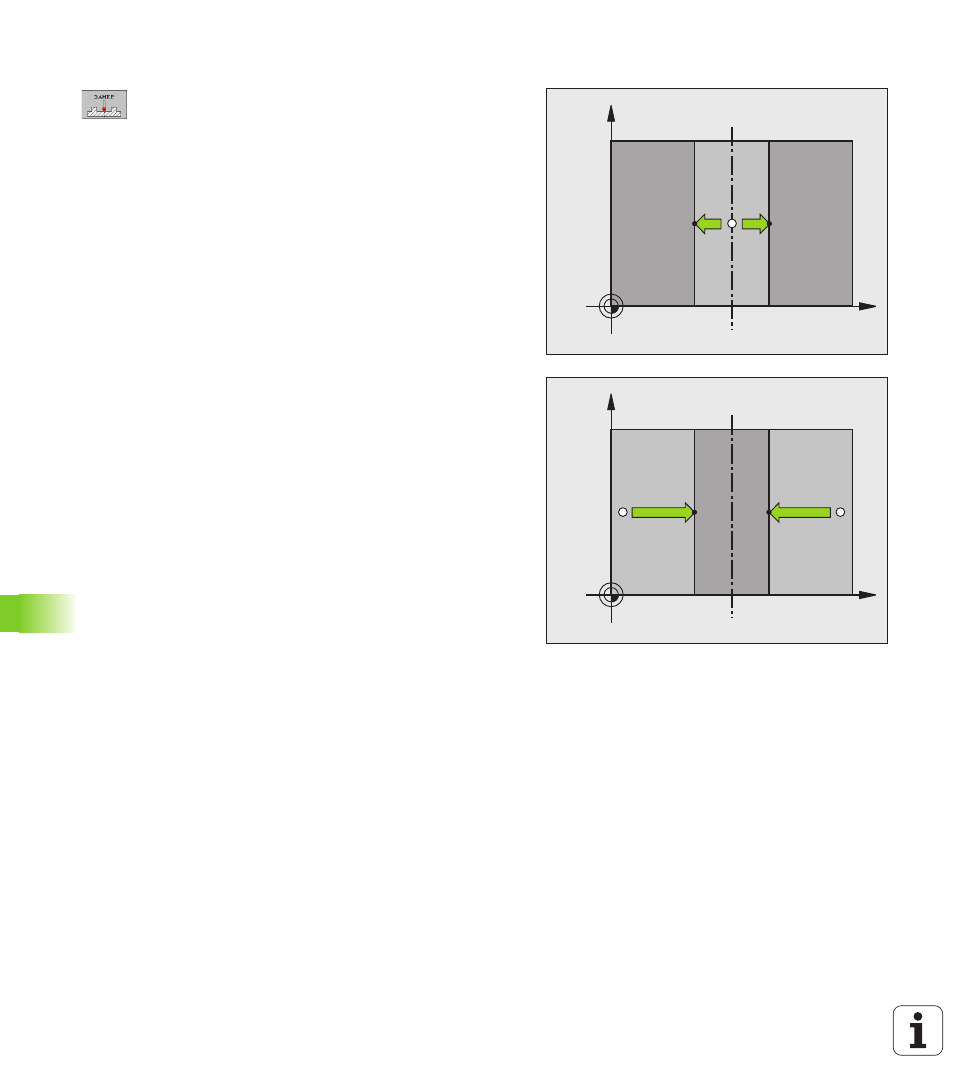

Средняя ось в качестве точки привязки
U
Выберите функцию измерения нажатием Softkey
ОЩУПЫВАНИЕ
U
Установите измерительный щуп вблизи первой
точки ощупывания
U
Выберите направление ощупывания с помощью
Softkey
U
Ощупывание: нажмите кнопку NC-старт
U
Установите измерительный щуп вблизи второй
точки ощупывания
U
Ощупывание: нажмите кнопку NC-старт
U
Точка привязки: введите координаты точки
привязки в окне меню, назначьте ее с помощью
Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите
значение в таблицу (смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу нулевых точек”, страница 595, или смотри
„Запись результатов измерения из циклов
измерительного щупа в таблицу предустановок”,
страница 596, или смотри „Сохранение значений
измерения в таблице предустановок палет”,
U
Завершение функции ощупывания: нажмите
кнопку END
X
Y
X+
X
X
Y
X
X+
