Инструкция по эксплуатации HEIDENHAIN iTNC 530 (606 42x-02)
Страница 251
HEIDENHAIN iTNC 530
251
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты
Программирование винтовой линии
U
Угол полярных координат: введите в приращениях
полный угол, под которым инструмент
перемещается по винтовой линии. После ввода
угла с помощью клавиши выбора оси
выбирается ось инструмента.
U
Введите координату для высоты винтовой линии в
приращениях
U
Направление вращения DR
Винтовая линия по часовой стрелке: DR–
Винтовая линия против часовой стрелки: DR+
U
Введите поправку на радиус согласно таблице

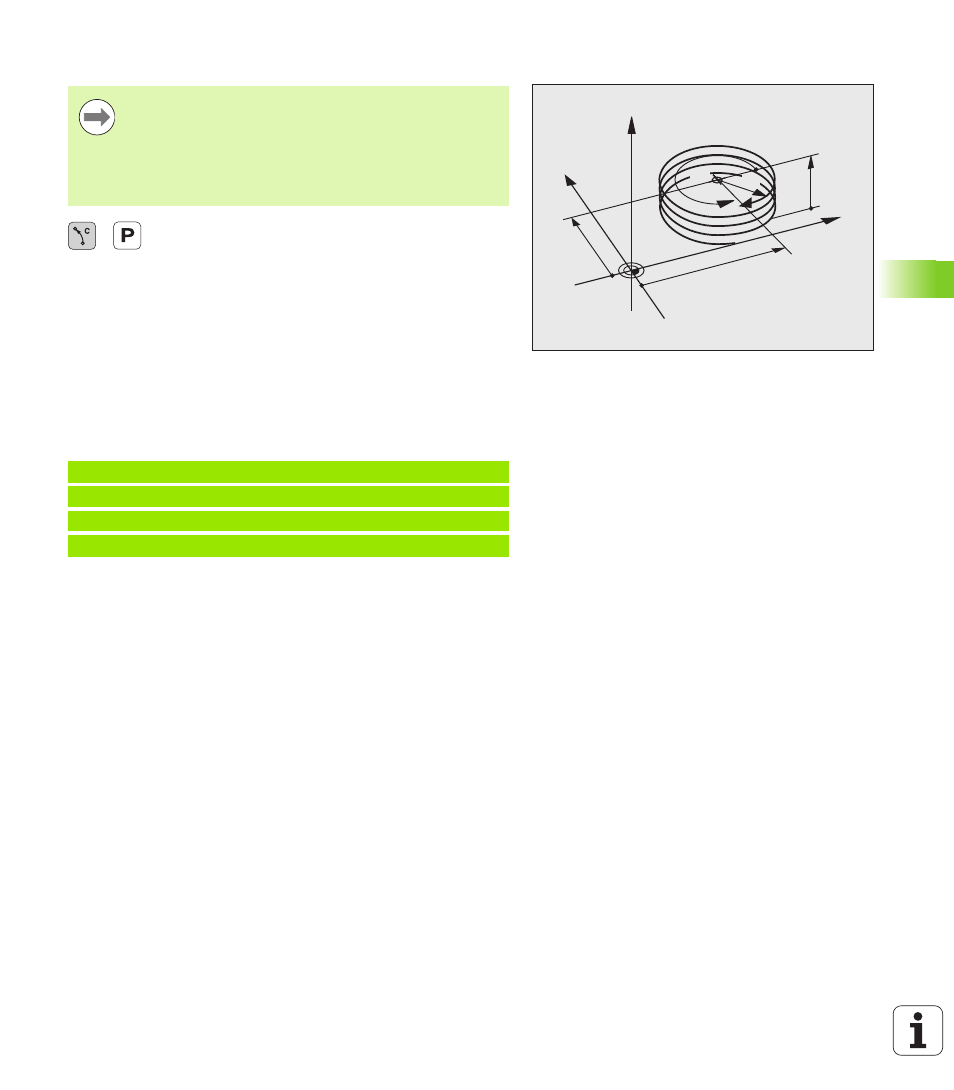

Пример NC-кадров: резьба M6 x 1 мм, с 4 витками
Y
X
Z
25
40
5
270°
R3
CC
Введите направление вращения и инкрементный
полный угол IPA с тем же знаком числа, иначе
инструмент может переместиться по неправильной
траектории.
Для полного угла IPA можно ввести значение от
-99 999,9999° до +99 999,9999°.
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1440 IZ+5 DR-
