554 Программирование: управление палетами
13.2
Ра
б
о
та
с
пал
етами
при
обрабо
тке
, ориентиров
анной
на
инстр
умент

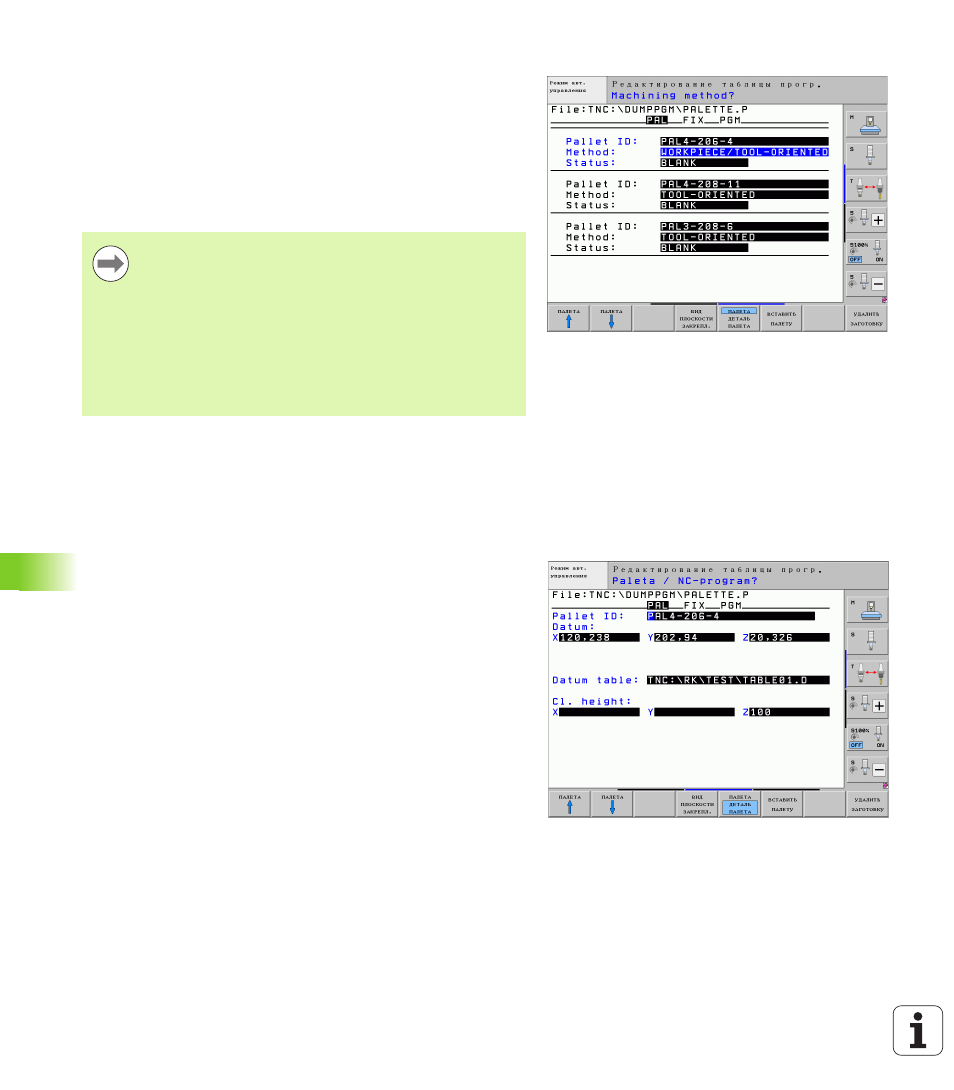

Настройка уровня палет
„ ID палеты: отображается имя палеты
„ Метод: можно выбирать между методами обработки С
ОРИЕНТАЦИЕЙ НА ЗАГОТОВКУ и С ОРИЕНТАЦИЕЙ НА
ИНСТРУМЕНТ. Сделанный оператором выбор переносится на
соответствующий уровень заготовки и в некоторых случаях
используется для перезаписи имеющихся записанных данных.
В табличном представлении метод С ОРИЕНТАЦИЕЙ НА
ЗАГОТОВКУ отражается как WPO, а С ОРИЕНТАЦИЕЙ НА
ИНСТРУМЕНТ - как TO.
„ Состояние: Sofkey ЗАГОТОВКА обозначает палету с
относящимися к нему зажимами или заготовками как еще не
обработанный, в поле "Состояние" вводится BLANK.
Используйте Softkey СВОБОДНОЕ МЕСТО или ПРОПУСК,
если вы хотите пропустить палету при обработке, в поле
"Состояние" появится EMPTY или SKIP
Настройка деталей на уровне палет
„ ID палеты: введите имя палеты
„ Номер предустановки: введите номер предустановки для
палеты
„ Нулевая точка: введите нулевую точку для палеты
„ Таблица нулевых точек: введите название и путь к таблице
нулевых точек для заготовки. Введенные данные копируются на
уровень зажима и уровень заготовки.
„ Безоп. высота: (в качестве опции): безопасная позиция для
отдельных осей относительно палеты. Подвод к указанным
позициям выполняется только в том случае, если в NC-макросе
эти значения были считаны и запрограммированы
соответствующим образом.
Запись С ОРИЕНТАЦИЕЙ НА
ИНСТРУМЕНТ/ЗАГОТОВКУ не может быть
настроена клавишей Softkey. Эта запись появляется
только в том случае, если на уровне заготовки или на
уровне зажима для заготовок настроены разные
методы обработки.
Если метод обработки настраивается на уровне
зажима, записи назначаются на уровень заготовки, и
имеющиеся записанные данные иногда
перезаписываются.
