HEIDENHAIN iTNC 530
421
11
.3
Контро
ль
за
ж
и
м
н
ы
х
приспо
соб
л
ений
(
ПО
-опция
DCM)

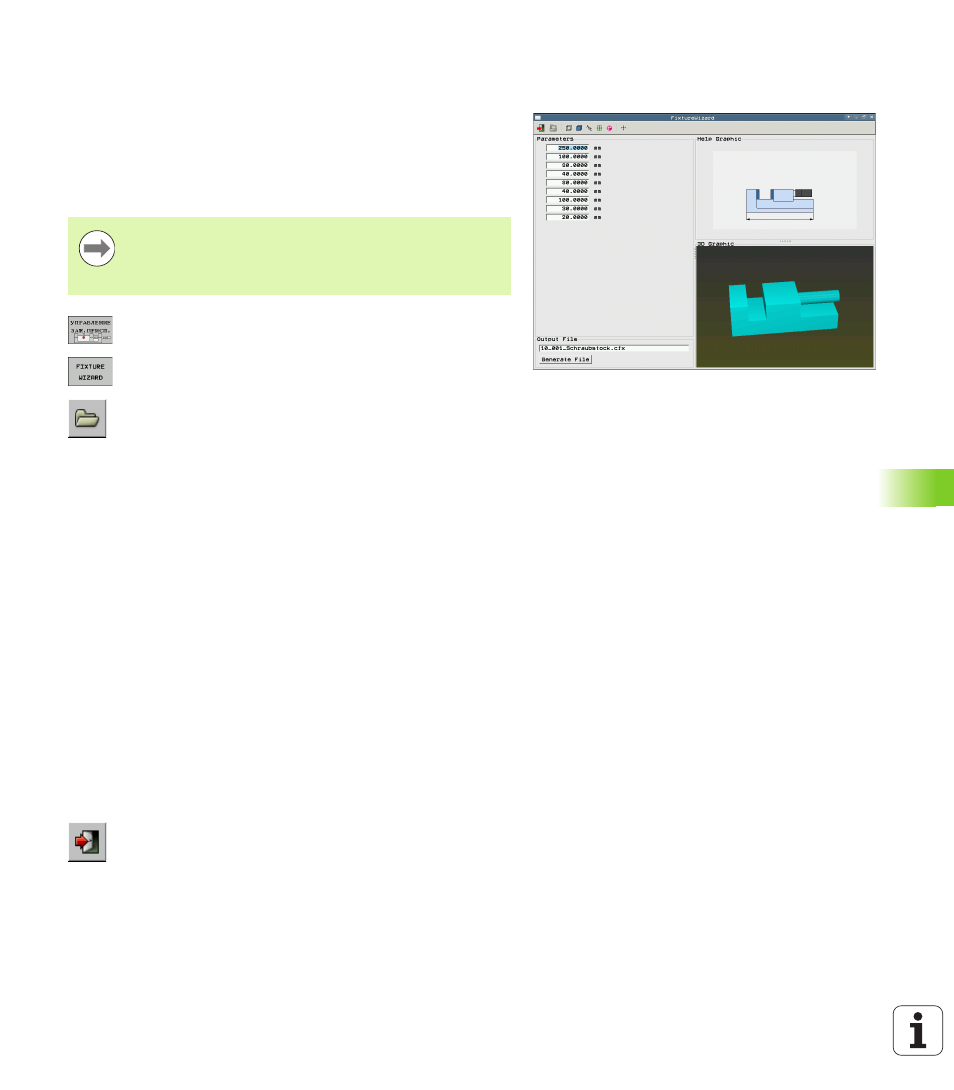

Параметризация зажимных приспособлений:
FixtureWizard
С помощью FixtureWizard из модели зажимного приспособления
создается модель зажимного приспособления с точными
размерами. Модели зажимных приспособлений предлагаются на
веб-сайте компании HEIDENHAIN, при необходимости можно
также получить модели зажимных приспособлений от
производителя станка.
U
Вызовите управление зажимными
приспособлениями
U
Запустите FixtureWizard: ЧПУ откроет меню
параметризации зажимных приспособлений
U
Выберите модель зажимного приспособления:
ЧПУ откроет окно для выбора модели зажимного
приспособления (файлы с расширением CFT)
U
С помощью мыши выберите ту модель зажимного
приспособления, которую следует
параметризовать, подтвердите выбор нажатием
клавиши Открыть
U
Введите все параметры зажимного
приспособления, показанные в окне слева,
переместите курсор с помощью клавиш со
стрелками в следующее поле ввода. ЧПУ
актуализирует трехмерное представление
зажимного приспособления в окне справа внизу
после ввода значений. Если возможно, ЧПУ
отобразит в окне справа вверху вспомогательное
изображение, графически представляющее
активированные параметры зажимного
приспособления
U
Введите название параметризуемого зажимного
приспособления в поле ввода Файл выходных
данных и подтвердите ввод экранной кнопкой
переключения Генерировать файл. Ввод
расширения файла (CFX для параметризуемого
зажимного приспособления) не требуется
U
Завершите работу FixtureWizard
Перед запуском FixtureWizard необходимо
скопировать на ЧПУ модели зажимных
приспособлений, которые предстоит
параметризовать!
