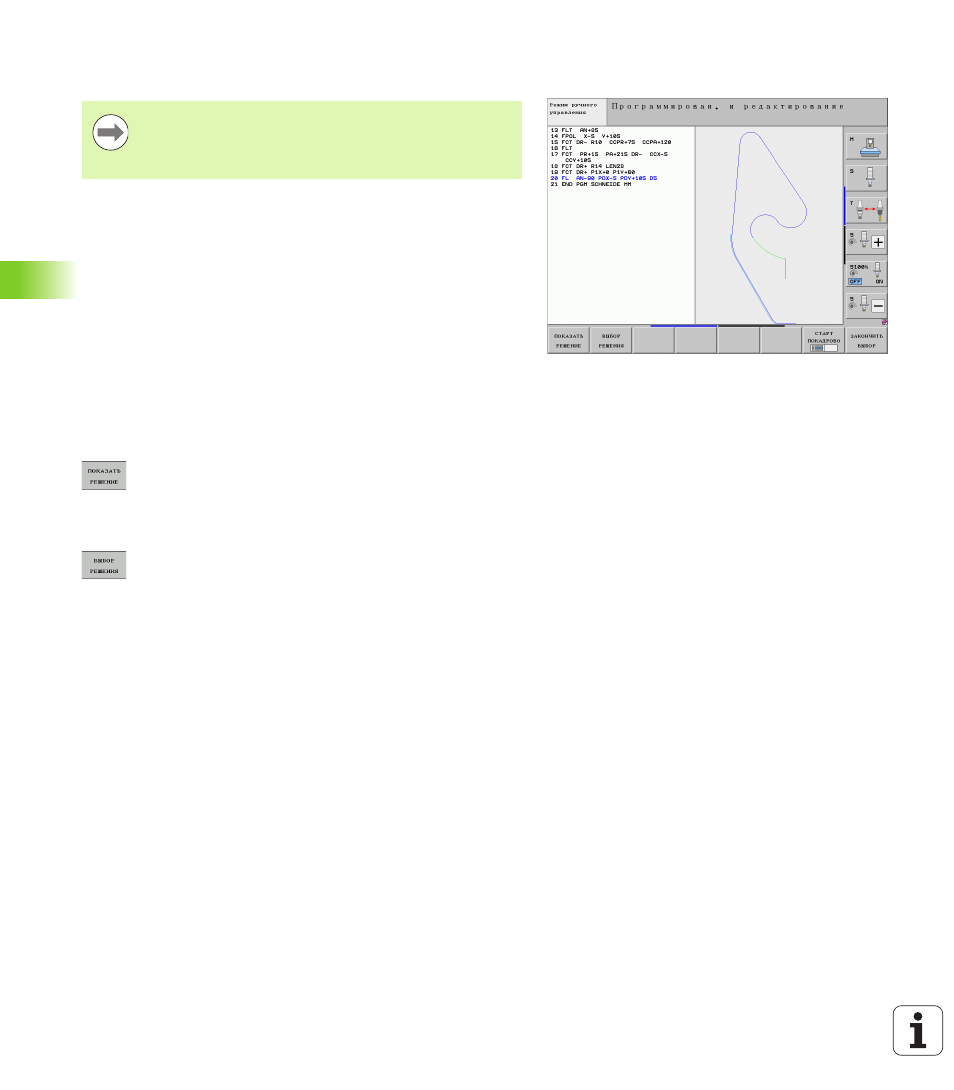

Графика при FK-программировании
Неполные данные о координатах часто не позволяют однозначно
задать контур заготовки. В этом случае система ЧПУ отображает
различные решения в окне FK-графики, а оператор выбирает
подходящее. FK-графика отображает контур заготовки в
нескольких цветах:
Если данные допускают несколько вариантов решения, и элемент
контура отображается зеленым цветом, то правильный контур
выбирается следующим образом:
U
Нажимайте Softkey ПОКАЗАТЬ РЕШЕНИЕ до
появления правильного изображения элемента
контура. Используйте функцию масштабирования
(2-я панель Softkey), если возможные решения не
различаются в стандартном отображении.
U
Отображаемый элемент контура соответствует
чертежу: С помощью Softkey ВЫБРАТЬ РЕШЕНИЕ
система ЧПУ добавляет желаемое решение с
помощью NC-кадра FSELECTn, где n – это
внутренний номер решения. Номер решения n не
рекомендуется менять путем непосредственного
редактирования, лучше это сделать путем
повторного запуска графики программирования и
нажатия клавиши Softkey ПОКАЗАТЬ РЕШЕНИЕ
Для использования графики в процессе FK-
программирования выберите режим разделения
экрана дисплея ПРОГРАММА + ГРАФИКА (смотри
„Программирование/редактирование” на странице 81)
синий
элемент контура определен однозначно
зеленый введенные данные допускают несколько решений;
оператор выбирает правильное
красный введенные данные не определяют контур в
достаточной мере; следует ввести данные
дополнительно
