HEIDENHAIN iTNC 530 609
14.9
Ус
та
н
о
в
ка
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа

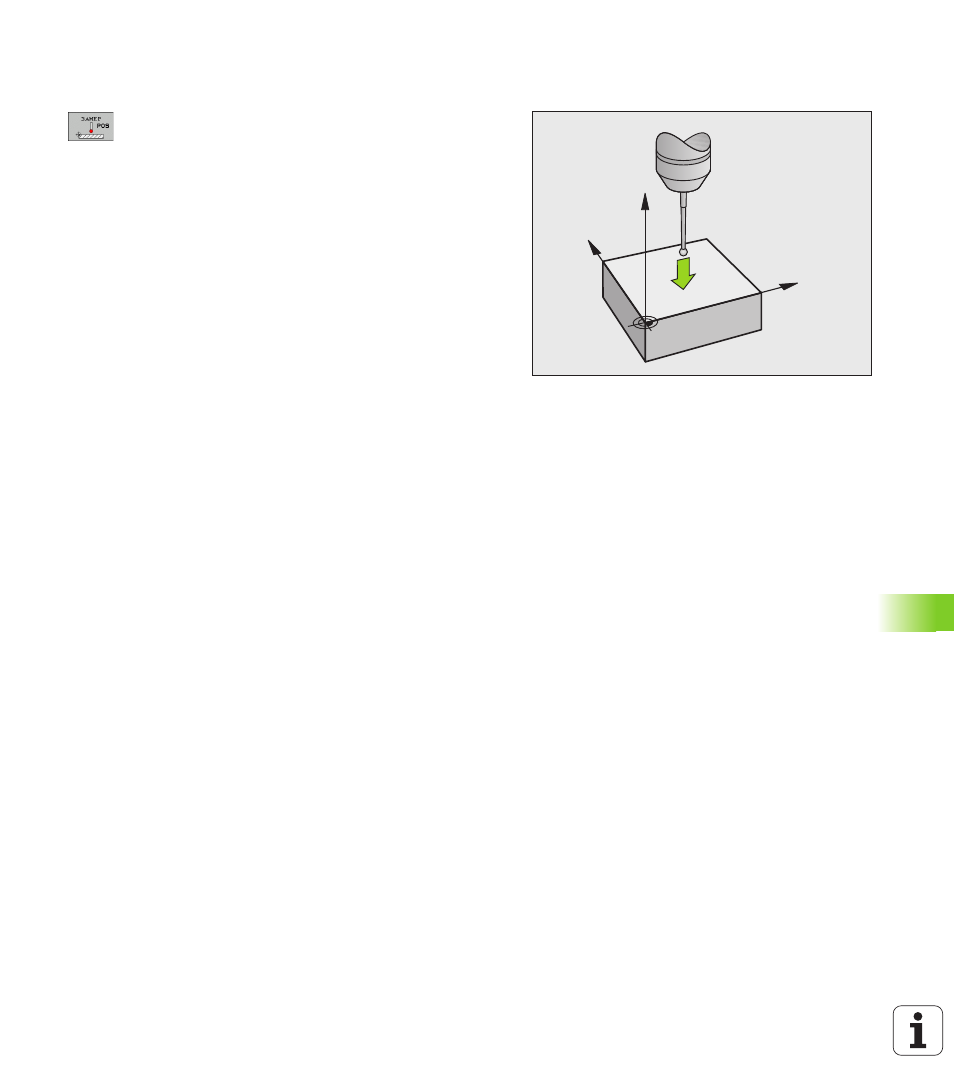

Установка координат точки привязки на
произвольной оси
U Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
U Установите измерительный щуп вблизи точки
ощупывания
U Выберите направление ощупывания и
одновременно ось, для которой назначается точка
привязки, например, Z в направлении Z –
ощупывание: выберите с помощью Softkey
U Ощупывание: нажмите кнопку NC-старт
U Точка привязки: введите заданную координату,
присвойте ее с помощью Softkey УСТ. ТОЧКИ
ПРИВЯЗКИ или запишите значение в таблицу
(смотри „Запись результатов измерения из циклов
измерительного щупа в таблицу нулевых точек”,
страница 595, или смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу предустановок”, страница 596, или
смотри „Сохранение значений измерения в
таблице предустановок палет”, страница 597)
U Завершение функции ощупывания: нажмите
кнопку END
Y
X
Z
