HEIDENHAIN iTNC 530 629
15.1
Программиров
ание
и
от
р
а
б
о
тк
а
про
стых
программ

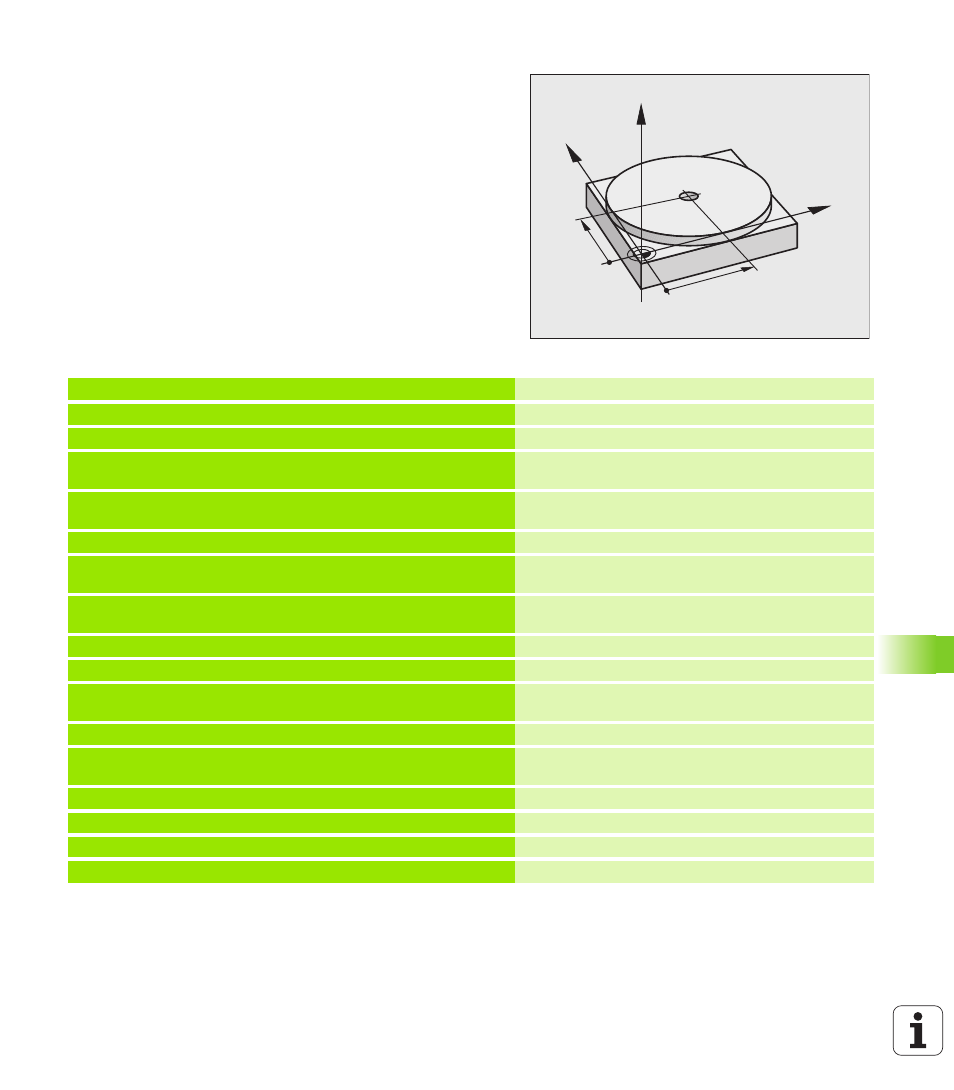

Пример 1
В отдельной заготовке должно быть предусмотрено отверстие
глубиной 20 мм. После зажима заготовки, выверки и назначения
координат точки привязки нужно запрограммировать и проделать
отверстие с помощью нескольких строк программы.
Сначала инструмент предварительно позиционируется над
заготовкой с помощью кадров прямых на безопасном расстоянии,
равном 5 мм, над отверстием. Затем проделывается отверстие с
помощью цикла 200 СВЕРЛЕНИЕ.
Функция прямых: Смотри „Прямая L”, страница 234, цикл
СВЕРЛЕНИЕ: см. руководство пользователя "Циклы", цикл 200
СВЕРЛЕНИЕ.
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000 Вызов инструмента: ось инструмента Z,
Частота вращения шпинделя 2000 об/мин
2 L Z+200 R0 FMAX Вывод инструмента из материала (FMAX =
ускоренный ход)
3 L X+50 Y+50 R0 FMAX M3 Позиционирование инструмента с FMAX над
отверстием, Включение шпинделя
4 CYCL DEF 200 СВЕРЛЕНИЕ Определение цикла СВЕРЛЕНИЕ
Q200=5 ;БЕЗОП. РАССТ. Безопасное расстояние инструмента над
отверстием
Q201=-15 ;ГЛУБИНА Глубина отверстия (знак числа=направление
работы)
Q206=250 ;F ВРЕЗАНИЕ Подача при сверлении
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Глубина каждой подачи перед отводом
Q210=0 ;F-ВРЕМЯ НАВЕРХУ Время выдержки после каждого выхода из
материала в секундах
Q203=-10 ;КООРД. ПОВЕРХ. Координата поверхности заготовки
Q204=20 ;2 БЕЗОП. РАССТ. Безопасное расстояние инструмента над
отверстием
Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Время выдержки на дне отверстия в секундах
5 CYCL CALL Вызов цикла СВЕРЛЕНИЕ
6 L Z+200 R0 FMAX M2 Вывод инструмента из материала
7 END PGM $MDI MM Конец программы
