HEIDENHAIN iTNC 530
505
12.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)

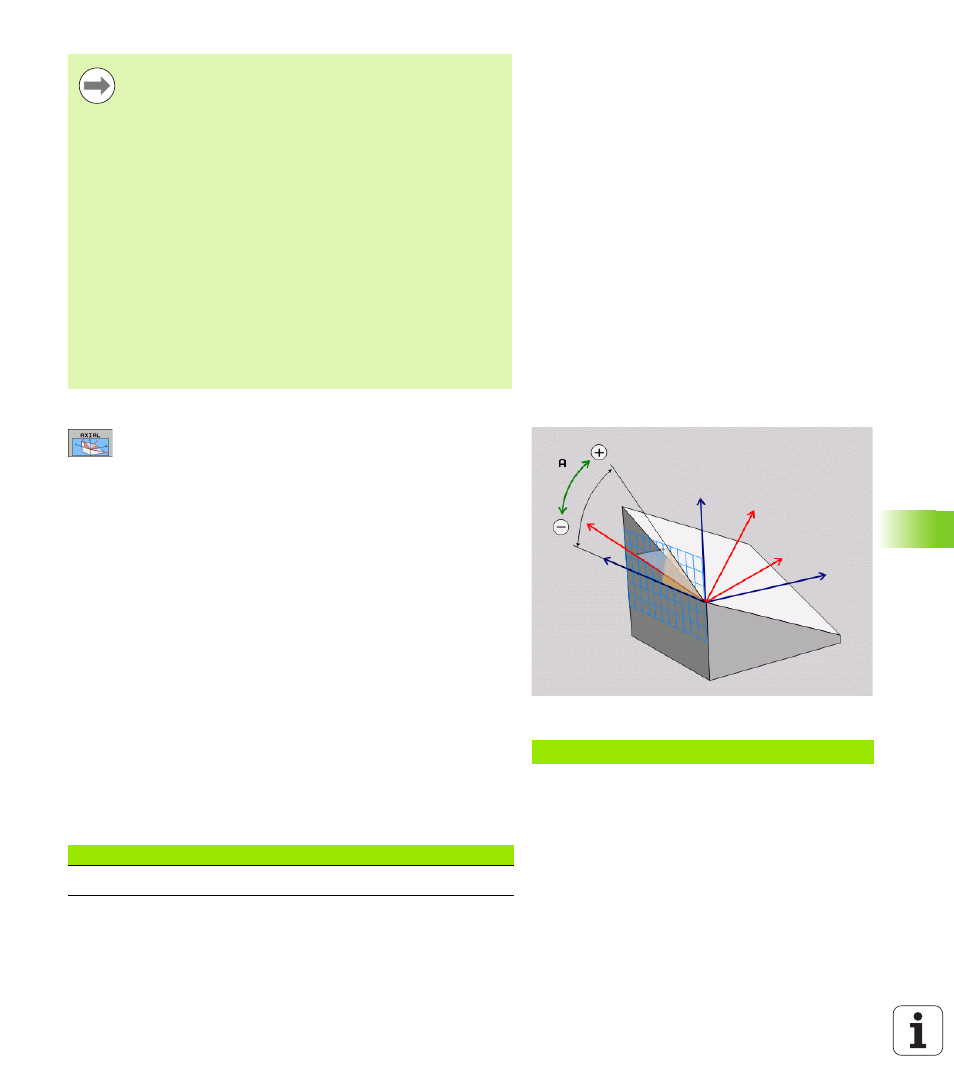

Параметры ввода
U
Межосевой угол A?: межосевой угол, на который
должна быть повернута ось A. Если введены
инкрементные значения, то это угол, на который
следует далее поворачивать ось А из ее текущей
позиции. Диапазон ввода: от -99 999,9999° до
+99 999,9999°
U
Межосевой угол В?: межосевой угол, на который
должна быть повернута ось В. Если введены
инкрементные значения, то это угол, на который
следует далее поворачивать ось В из ее текущей
позиции. Диапазон ввода: от -99 999,9999° до
+99 999,9999°
U
Межосевой угол С?: межосевой угол, на который
должна быть повернута ось С. Если введены
инкрементные значения, то это угол, на который
следует далее поворачивать ось С из ее текущей
позиции. Диапазон ввода: от -99 999,9999° до
+99 999,9999°
U
Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
Используемые сокращенные обозначения
Учитывайте при программировании
Следует вводить только те межосевые углы, которые
фактически существуют на данном станке, в
противном случае ЧПУ выдаст сообщение об ошибке.
Определенные с помощью PLANE AXIAL координаты
осей вращения действуют модально. Многократные
определения дополняют друг друга, инкрементные
вводы допускаются.
Для сброса функции PLANE AXIS следует
использовать функцию PLANE RESET. Сброс путем
ввода 0 не деактивирует функцию PLANE AXIAL.
Функции SEQ, TABLE ROT и COORD ROT не
действуют в сочетании с PLANE AXIS.
Описание параметров для процедуры работы при
позиционировании: Смотри „Задать процедуру работы
PLANE-функции при позиционировании”,
Пример: NC-кадр
5 PLANE AXIAL B-45 .....
Сокращение
Значение
AXIAL
англ. axial = осевой
