418 Программирование: специальные функции
11
.2
Дина
миче
ск
ий
ко
н
тр
о
л
ь
ст
о
л
кнов
ений
(
ПО
-опция
)

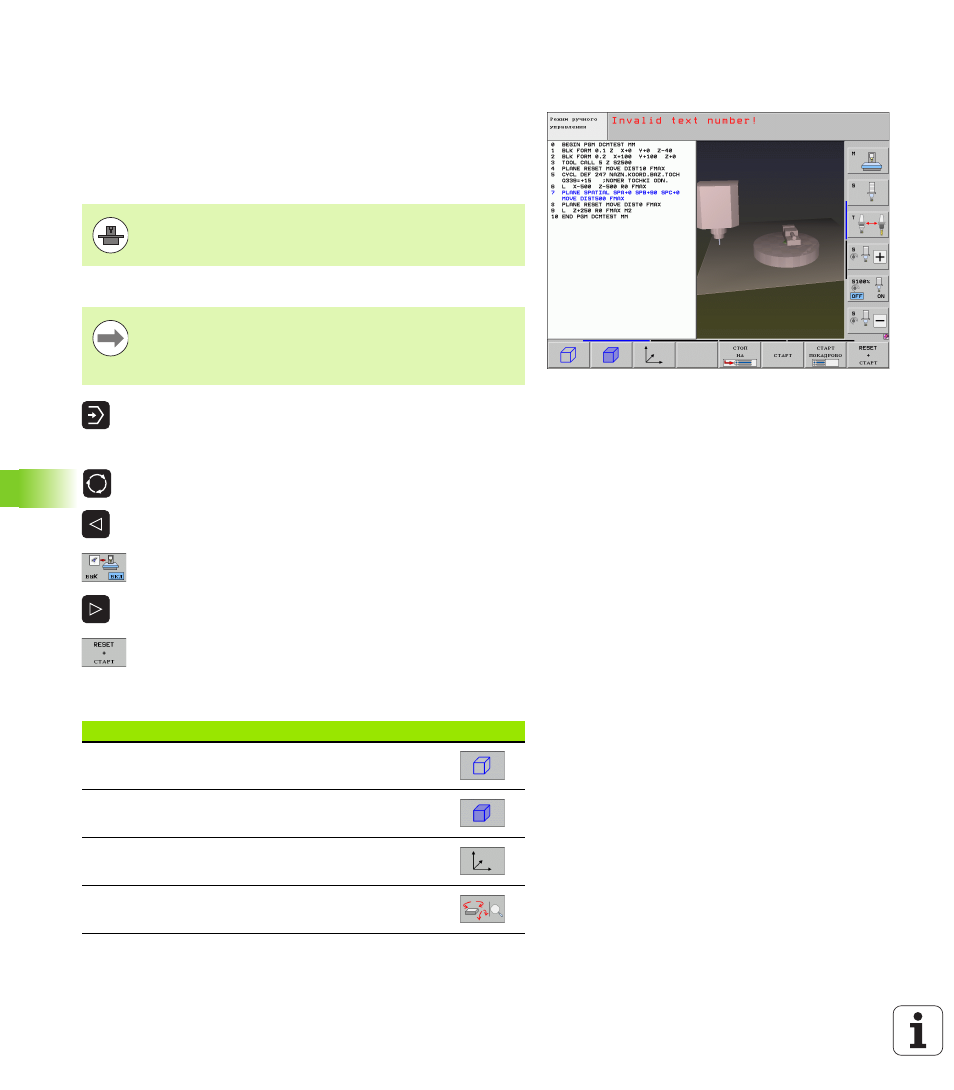

Контроль столкновений в режиме работы
"Тест программы"
Применение
С помощью этой функции можно уже перед отработкой выполнить
проверку возможности столкновения.
Условия
Выполнение теста на столкновение
U Выберите режим работы "Тест программы"
U Выберите программу, в которой необходимо
провести проверку возможности столкновения
U Выберите разделение экрана дисплея
ПРОГРАММА+КИНЕМАТИКА или КИНЕМАТИКА
U Дважды переключите панель Softkey
U Установите "проверку возможности столкновения"
в положение ВКЛ
U Дважды переключите обратно панель Softkey
U Запустите тест программы
С помощью Softkey можно выбирать между различными
режимами графического представления:
Управление мышкой: (смотри „Графическое изображение
безопасного пространства (функция FCL4)” на странице 417)
Чтобы обеспечить возможность выполнения
графического теста моделирования, данная функция
должна быть активирована производителем станка.
Точка привязки для теста на столкновение задается в
MOD-функции "Заготовка в рабочем пространстве"
(смотри „Изображение заготовки в рабочем
пространстве” на странице 684)!
Функция Softkey
Переключение между контурной и объемной
моделями представления
Переключение между объемной и прозрачной
моделями представления
Индикация/выключение систем координат, возника-
ющих при преобразованиях в описании кинематики
Функции поворота, вращения и масштабирования
