Круговая траектория CT с плавным
переходом

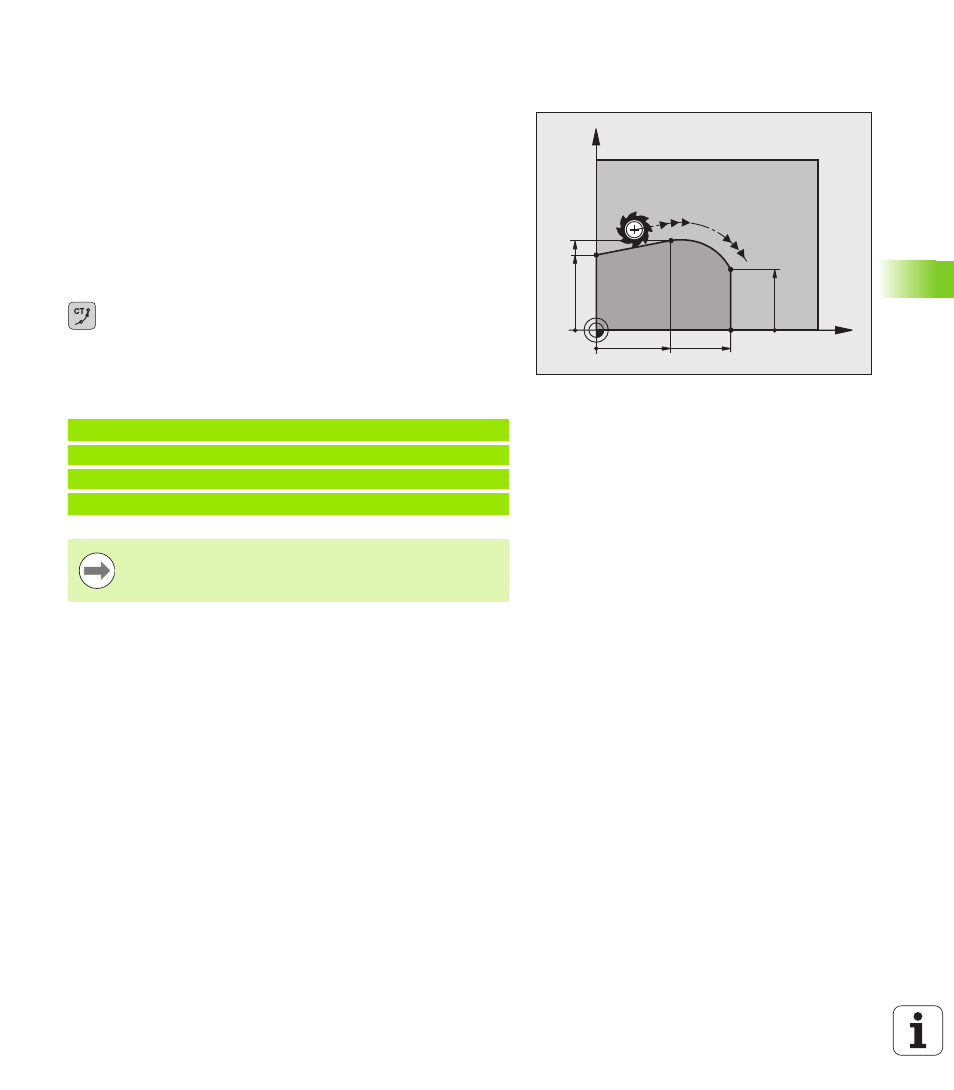

Инструмент перемещается по дуге окружности, примыкающей по
касательной к элементу контура, ранее запрограммированному
до дуги.
Переход является “тангенциальным”, если в точке пересечения
элементов контура не возникает точки перегиба или угловой
точки, т.е. элементы контура переходят друг в друга непрерывно.
Элемент контура, к которому по касательной примыкает дуга
окружности, программируется непосредственно перед CT-
кадром. Для этого требуется не менее двух кадров
позиционирования.
U
Координаты конечной точки дуги окружности, если
необходимо:
U
Подача F
U
Дополнительная M-функция
Примеры NC-кадров
X
Y
25
45
25
30
20
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
CT-кадр и запрограммированный ранее элемент
контура должны содержать обе координаты
плоскости, в которой выполняется дуга окружности!
