238 Программирование: программирование контуров
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

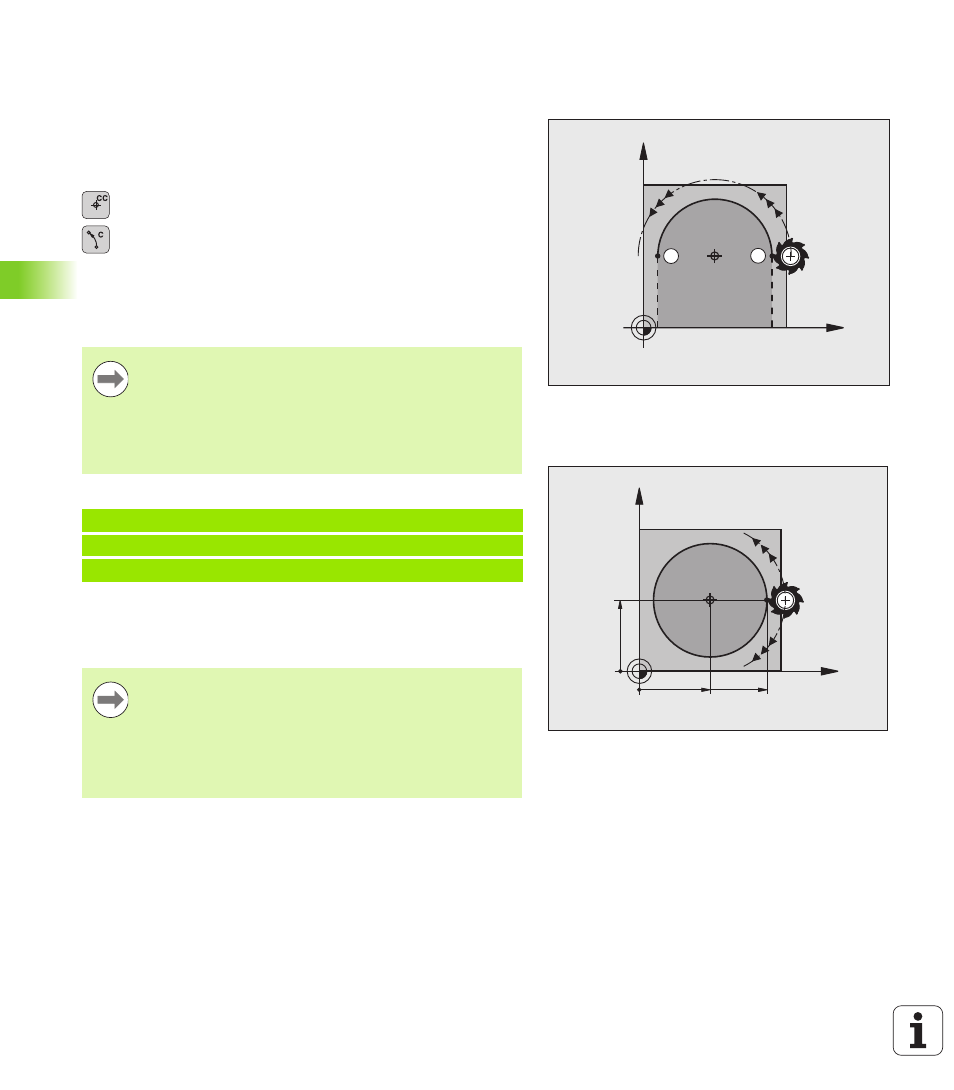

Круговая траектория C с центром
окружности CC
Перед программированием круговой траектории задайте центр
окружности CC. Последняя запрограммированная перед круговой
траекторией позиция инструмента является ее начальной точкой.
U Переместите инструмент в точку старта круговой траектории
U Введите координаты центра окружности
U Введите координаты конечной точки дуги
окружности, если необходимо:
U Направление вращения DR
U Подача F
U Дополнительная M-функция
Примеры NC-кадров
Полная окружность
Задайте для конечной точки те же координаты, что и для
начальной точки.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
Система ЧПУ выполняет круговые перемещения, как
правило, в активной плоскости обработки. Если
программируются окружности, не лежащие в активной
плоскости обработки, например, C Z... X... DR+ для оси
инструмента Z с одновременным вращением, система
ЧПУ выполняет движение по пространственной
окружности, т.е. в 3 осях.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Начальная точка и конечная точка движения по
окружности должны лежать на круговой траектории.
Допуск ввода: до 0,016 мм (выбирается с помощью
MP7431).
Наименьшая окружность, по которой может
производиться перемещение - 0,0016 мкм.
