496

Программирование: многоосевая обработка

12.2

Функция

PLANE:

нак

л

онение

пл

о

с

ко

сти

обрабо

тки

(

опция

ПО

1)

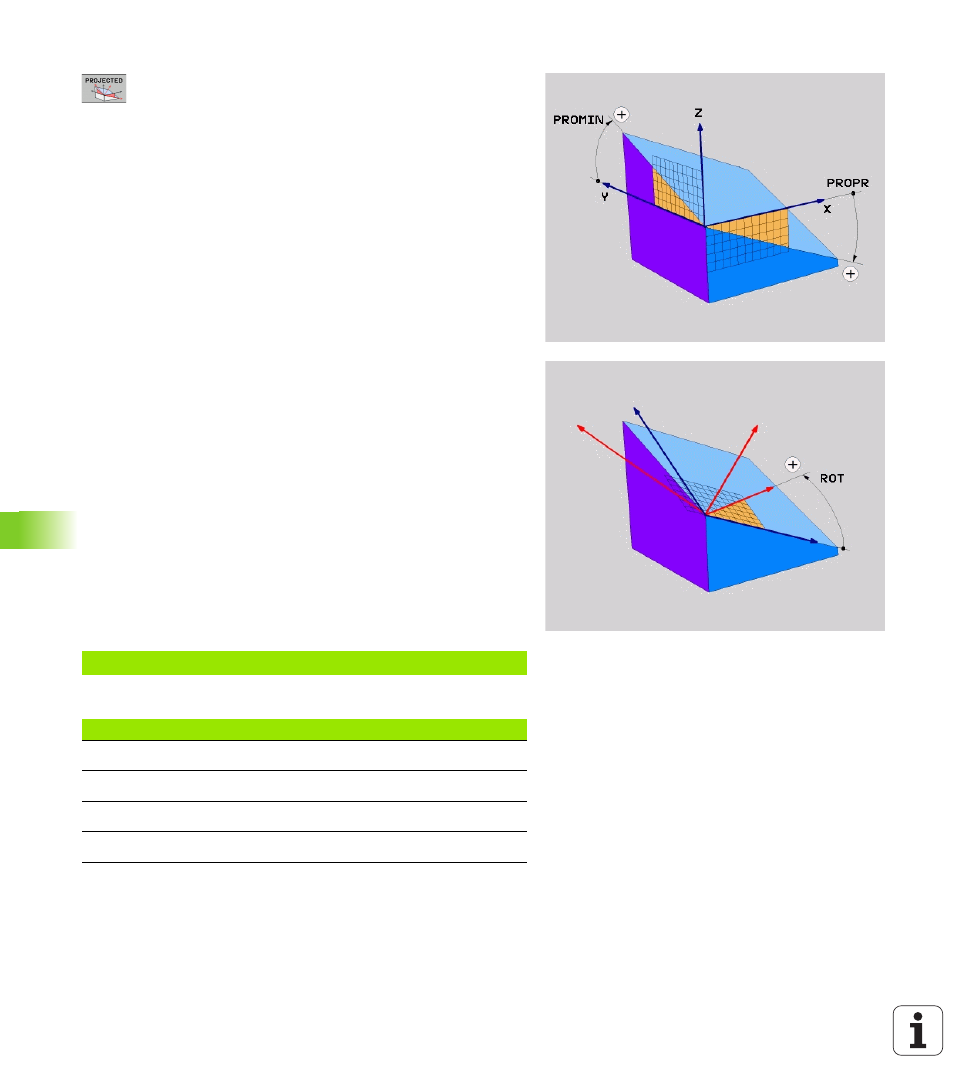

Параметры ввода

U

Угол проекции в 1-й плоскости координат?: угол,

образующийся при проецировании наклонной

плоскости обработки на 1-ю плоскость координат

фиксированной системы координат станка (ZX,

где Z - ось инструмента, см. рис. справа вверху).

Диапазон ввода от -89.9999° до +89.9999°. Ось 0°

- это главная ось активной плоскости обработки

(ось X, если ось Z - это ось инструмента,

положительное направление осей, см. рис. справа

вверху)

U

Угол проекции 2-й плоскости координат?: угол,

образующийся при проецировании на 2-ю

плоскость координат фиксированной системы

координат станка (плоскость YZ, где Z - ось

инструмента, см. рис. справа вверху). Диапазон

ввода от -89.9999° до +89.9999°. Ось 0° - это

вспомогательная ось активной плоскости

обработки (ось Y, где Z - ось инструмента)

U

ROT-угол наклонной плоскости?: поворот

наклонной системы координат вокруг наклонной

оси инструмента (логически соответствует

вращению при помощи цикла 10 ПОВОРОТ). С

помощью угла вращения можно простым

способом определить направление главной оси

плоскости обработки (оси X, если осью

инструмента является Z, и оси Z, если осью

инструментов является ось Y, см. рис. справа в

центре). Диапазон ввода от 0° до +360°

U

Продолжите работу, перейдя к свойствам

позиционирования (смотри „Задать процедуру

работы PLANE-функции при позиционировании”

на странице 506)

NC-кадр

Используемые сокращения

5 PLANE PROJECTED PROPR+24 PROMIN+24 ROT+30 .....

Сокращение

Значение

PROJECTED

Англ. projected = спроецированный

PROPR

principle plane: главная плоскость

PROMIN

minor plane: вспомогательная плоскость

ROT

Англ. rotation: вращение
