Страница 535
HEIDENHAIN iTNC 530
535
12.6
Тр
ех
м
е
р
н
а
я
к
оррекция
инстр
умента
(
ПО
-опция
2)
Таблица компенсационных значений
Если вы хотите сами создать таблицу компенсационных
значений, то действуйте следующим образом:
U
Выберите управление файлами: нажмите клавишу PGM MGT
U
Введите любое имя файла с расширением .TAB, подтвердите
ввод нажатием кнопки ENT: ЧПУ отобразит всплывающее окно
с фиксированными форматами таблиц
U
С помощью клавиши со стрелкой выберите формат таблицы
3DTOOLCOMP.TAB, подтвердите выбор кнопкой ENT: ЧПУ
откроет новую таблицу, содержащую только одну строку и один
столбец, необходимые для функции 3D-ToolComp
Система ЧПУ использует следующие колонки таблицы
компенсационных значений:
ANGLE:
Угол инструмента, к которому относится значение коррекции
NOM-DR2. Диапазон ввода: от 0° до 180°, для радиусной фрезы
- от 0° до 90°
NOM-R2:
Заданный радиус инструмента R2. Система ЧПУ использует
значения из NOM-R2 только для того, чтобы определить конец
таблицы компенсационных значений: концом таблицы является
строка с нулевым значением в колонке NOM-R2
NOM-DR2:
Отклонения от заданного значения, положительные (припуск) и
отрицательные (усадка) значения допускаются
Таблицу компенсационных значений автоматически
генерирует цикл измерения лазером 598. Учитывайте
для этого документацию лазерной измерительной
системы.
Таблица компенсационных значений является так
называемой свободно определяемой. Более
подробная информация о свободно определяемых
таблицах: Смотри „Свободно определяемые
Если ЧПУ при открытии нового файла с расширением
.TAB не отображает всплывающее окно или формат
таблицы 3DTOOLCOMP, следует вначале создать
формат таблицы с помощью функции COPY SAMPLE
FILES. В связи с этим следует обратиться к
производителю станка или в компанию HEIDENHAIN.

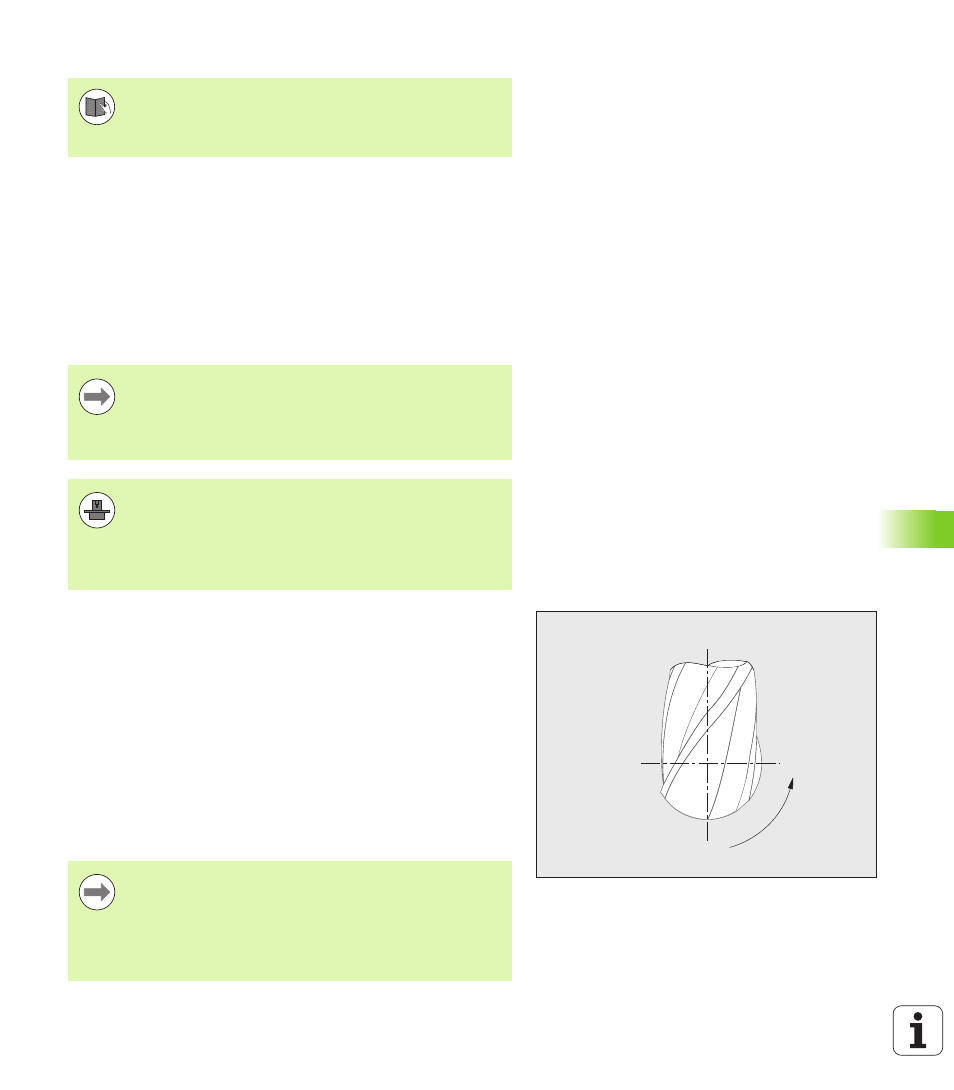

0°
+90°
+180°
Система ЧПУ использует максимум 50 строк из
таблицы компенсационных значений.
Система ЧПУ оценивает отрицательные значения
углов из колонки ANGLE, однако выполняет
компенсацию с помощью значений коррекции всегда в
положительной области углов инструмента.
