190 Программирование: инструменты
5.2
Параме
тры
инстр
умента
Кинематика инструментального суппорта
В таблице инструментов TOOL.T при необходимости каждому
инструменту можно назначить дополнительную кинематику
инструментального суппорта инструмента в столбце
KINEMATIC. В простейшем случае кинематика суппорта может
использоваться для моделирования хвостовика инструмента,
чтобы с его помощью вести учет данных в системе динамического
контроля столкновений. Кроме того, с помощью этой функции
можно наиболее простым образом интегрировать угловые
головки в общую кинематику станка.

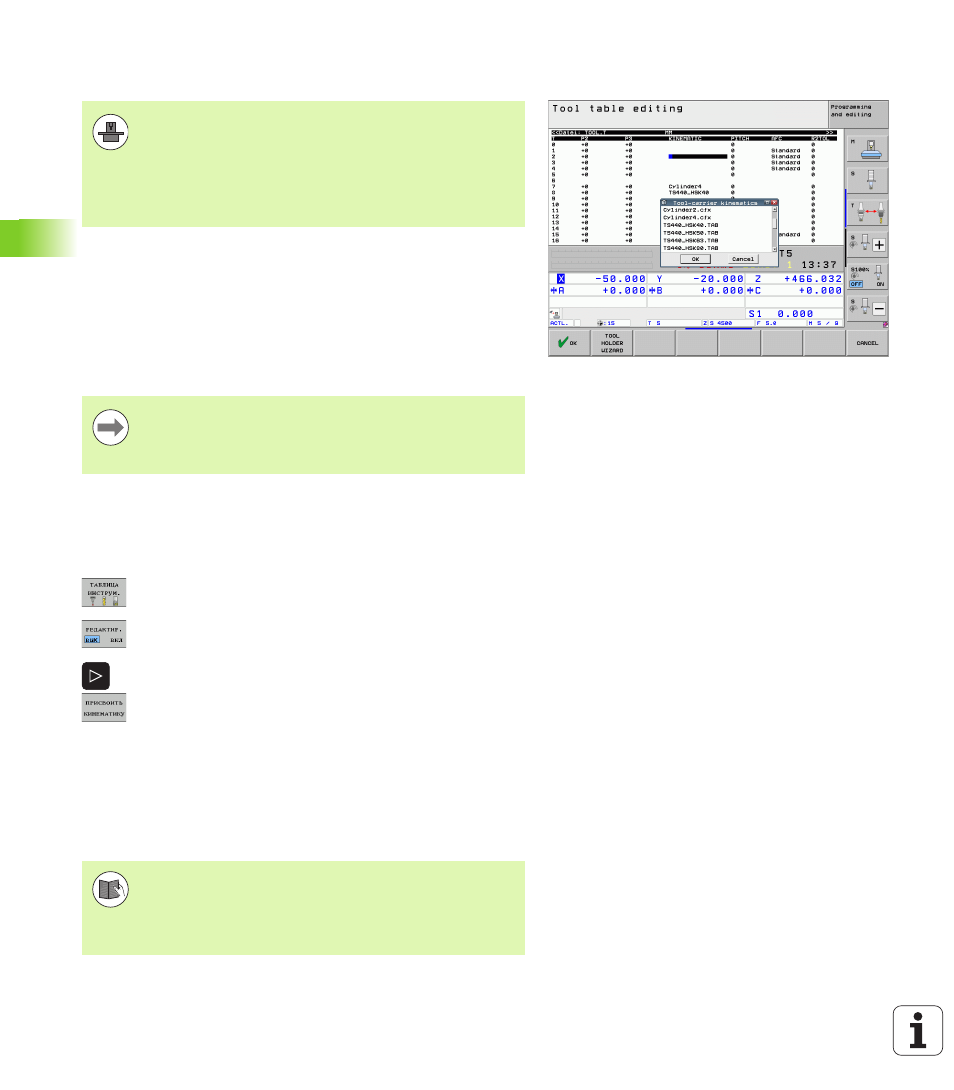

Присвоение кинематики суппорта
Чтобы присвоить инструменту кинематику суппорта выполните
следующие действия:
U Выберите любой режим работы станка
U Выбор таблицы инструментов: нажмите Softkey
ТАБЛИЦА ИНСТРУМЕНТОВ
U Установите клавишу Softkey РЕДАКТИРОВАНИЕ
на "ВКЛ."
U Выберите последнюю закладку клавиш Softkey
U Откройте список доступных кинематик: система
ЧПУ отобразит все кинематики суппортов (.TAB-
файлы) и все кинематики, ранее настроенные
вами (.CFX-файлы) . Дополнительно в окне
выбора отображается обзор активных в данных
момент кинематик.
U Выберите нужный вариант кинематики при
помощи клавиш со стрелками и введите его
клавишей Softkey OK
Для расчета кинематики инструментального суппорта
система ЧПУ должна быть адаптирована
производителем станков. Также производитель станка
должен предоставить в ваше распоряжение
кинематику суппорта или параметризированный
инструментальный суппорт. Соблюдайте указания
инструкции по обслуживанию станка!
HEIDENHAIN предоставляет кинематику
инструментального суппорта для измерительных
щупов производства HEIDENHAIN. При необходимости
обратитесь в компанию HEIDENHAIN.
Обращайте внимание на замечания по управлению
инструментальными суппортами в сочетании с
динамическим контролем столкновений DCM: Смотри
“Управление инструментальными суппортами (опция
ПО DCM)” на странице 431.
