HEIDENHAIN iTNC 530
213
5.3
Коррекция
инстр
умента

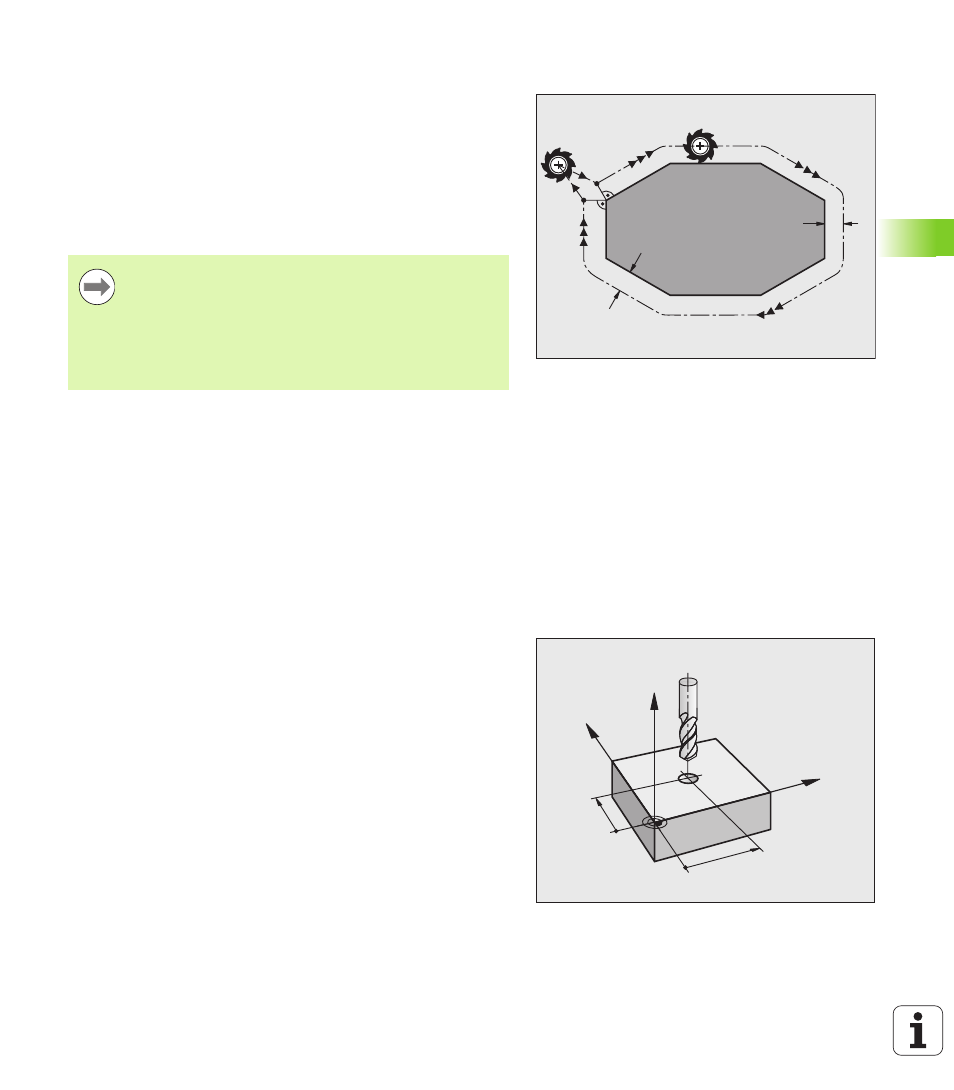

Коррекция на радиус инструмента
Кадр программы для перемещения инструмента содержит
RL или RR для коррекции на радиус
R+ или R- для коррекции на радиус в случае перемещения
параллельно оси
R0, если коррекция на радиус не должна выполняться
Коррекция на радиус начинает учитываться сразу после вызова
инструмента и его перемещения с помощью кадра прямых на
плоскости обработки с RL или RR.
При поправке на радиус система ЧПУ учитывает как дельта-
значения из кадра TOOL CALL, так и дельта-значения из таблицы
инструментов.
Величина поправки = R + DR
TOOL CALL
+ DR
TAB
, где
Движения по траектории без поправки на радиус: R0
Инструмент и его центр перемещаются на плоскости обработки по
запрограммированной траектории или на запрограммированные
координаты.
Применение: сверление, предварительное позиционирование.
R
R
R0
RL
Система ЧПУ отменяет поправку на радиус, если:
программируется кадр прямых с R0
выполняется выход из контура с помощью функции
DEP
программируется вызов PGM CALL
вызывается новая программа с помощью PGM MGT
R:
Радиус инструмента R из TOOL DEF-кадра
или из таблицы инструментов
DR
TOOL CALL
:
Припуск DR для радиуса из TOOL CALL-кадра
(не учитывается при отображении позиции)
DR
TAB:
Припуск DR для радиуса из таблицы
инструментов
Y
X
Z
X
Y
