610 Ручное управление и наладка
14.9
Ус
та
н
о
в
ка
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа

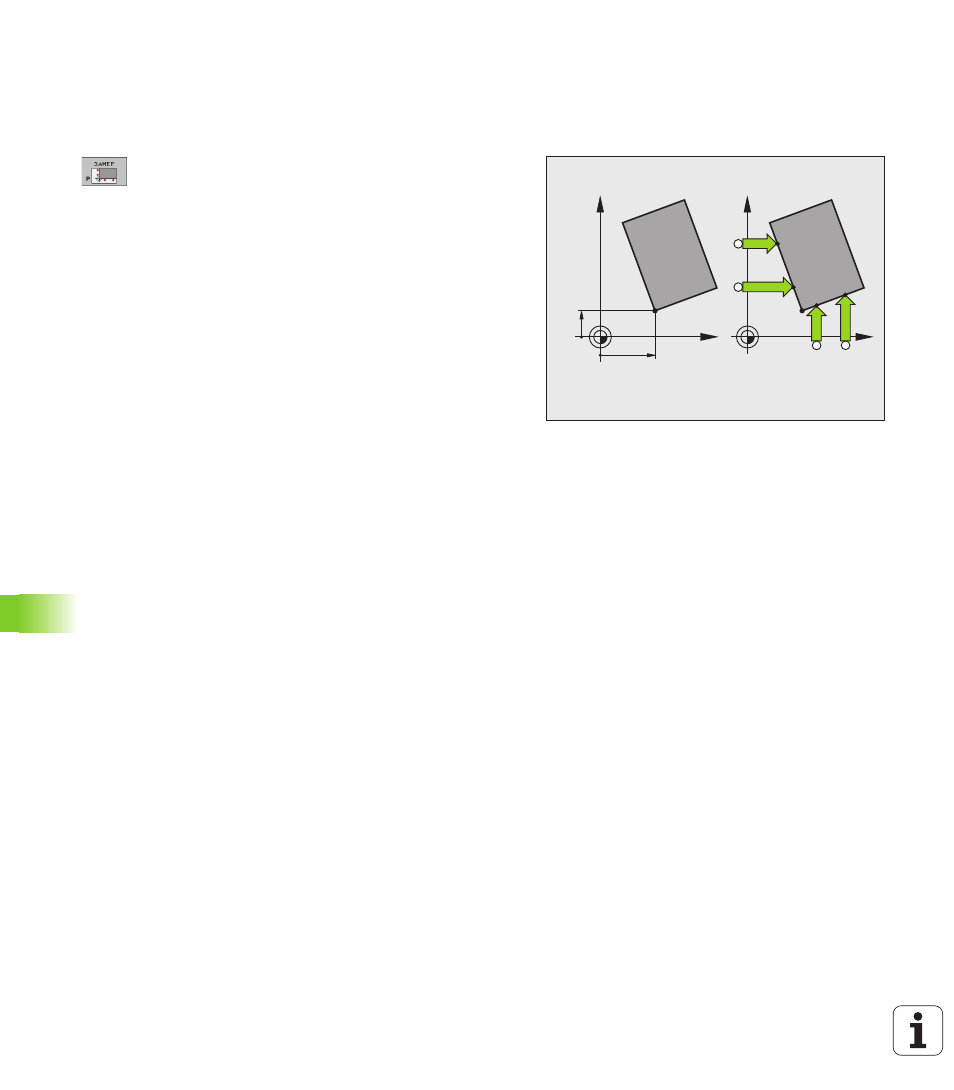

Угол в качестве точки привязки –
скопировать точки, ощупывание которых
будет выполняться для разворота плоскости
обработки
U Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ P
U Точки ощупывания из разворота плоскости
обработки ?: нажмите кнопку ENT, чтобы
назначить координаты точек ощупывания
U Установите измерительный щуп вблизи первой
точки ощупывания на кромке заготовки, которая
не будет ощупываться для разворота плоскости
обработки
U Выберите направление ощупывания: выбор с
помощью клавиши Softkey
U Ощупывание: нажмите кнопку NC-старт
U Установите измерительный щуп вблизи второй
точки ощупывания на той же кромке
U Ощупывание: нажмите кнопку NC-старт
U Точка привязки: введите обе координаты точки
привязки в окне меню, назначьте их с помощью
Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите
значения в таблицу (смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу нулевых точек”, страница 595, или смотри
„Запись результатов измерения из циклов
измерительного щупа в таблицу предустановок”,
страница 596, или смотри „Сохранение значений
измерения в таблице предустановок палет”,
страница 597)
U Завершение функции ощупывания: нажмите
кнопку END
P
X=?
Y=?
X
Y
P
X
Y
