156 Программирование: помощь
4.4
Гр
аф
и
ка
при
программиров
ании
4.4 Графика при
программировании
Параллельное выполнение/невыполнение
функции графики при программировании

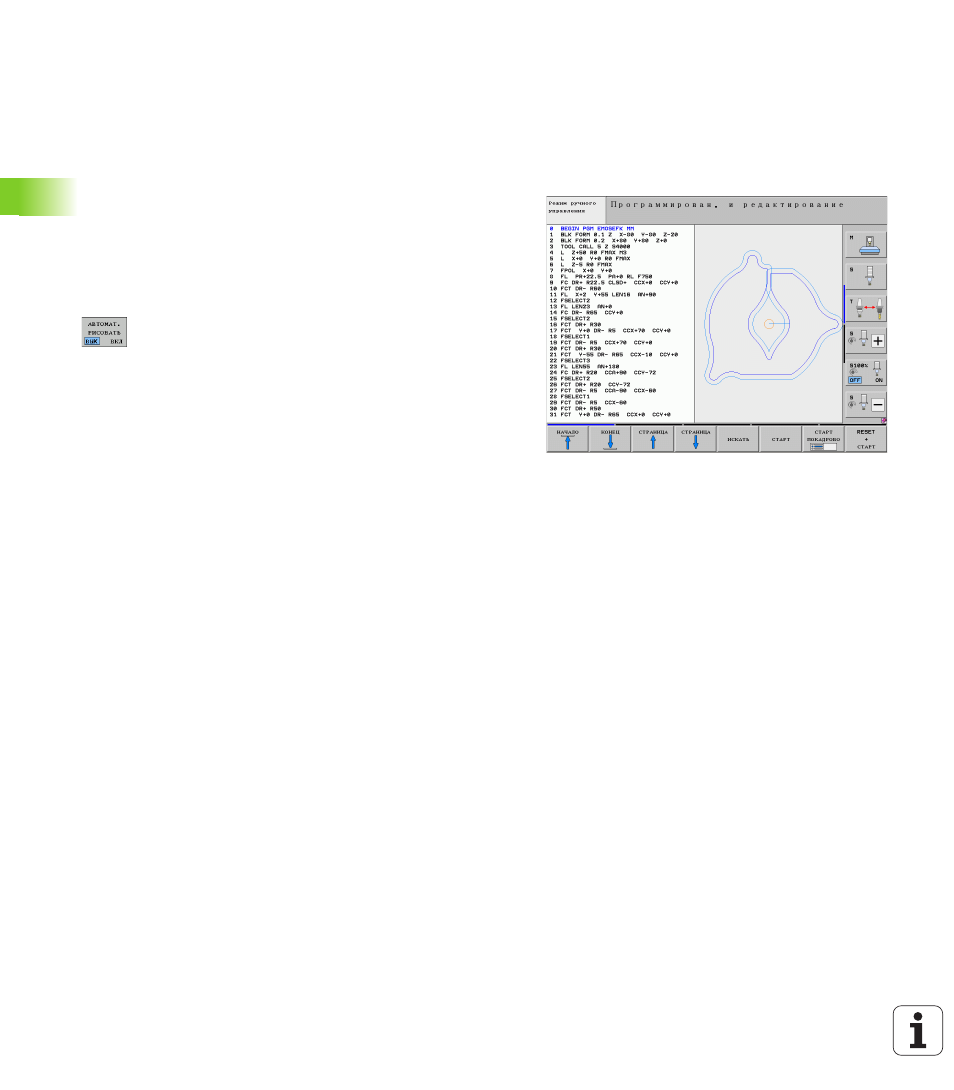

Во время составления программы система ЧПУ может
отображать запрограммированный контур с помощью двумерной
графики.
U Для разделения экрана дисплея переключитесь на
изображение программы слева и графики справа: нажмите
клавишу РЕЖИМ РАЗДЕЛЕНИЯ ЭКРАНА и Softkey
ПРОГРАММА + ГРАФИКА
U Установите клавишу Softkey АВТОМ. СИМВОЛ на
ВКЛ. Когда вводятся строки программы, ЧПУ
показывает каждое запрограммированное
движение по траектории в окне графики справа
Если система ЧПУ не должна параллельно отображать графику,
переключите Softkey АВТОМ. СИМВОЛ на ВЫКЛ.
АВТОМ. СИМВОЛЫ ВКЛ не обеспечивает графического
изображения повторов частей программы.
