HEIDENHAIN iTNC 530 293
7.2
Вв
о
д
данных
из
программ
о
ткрытым
тек
ст
о
м 7.2 Ввод данных из программ
открытым текстом

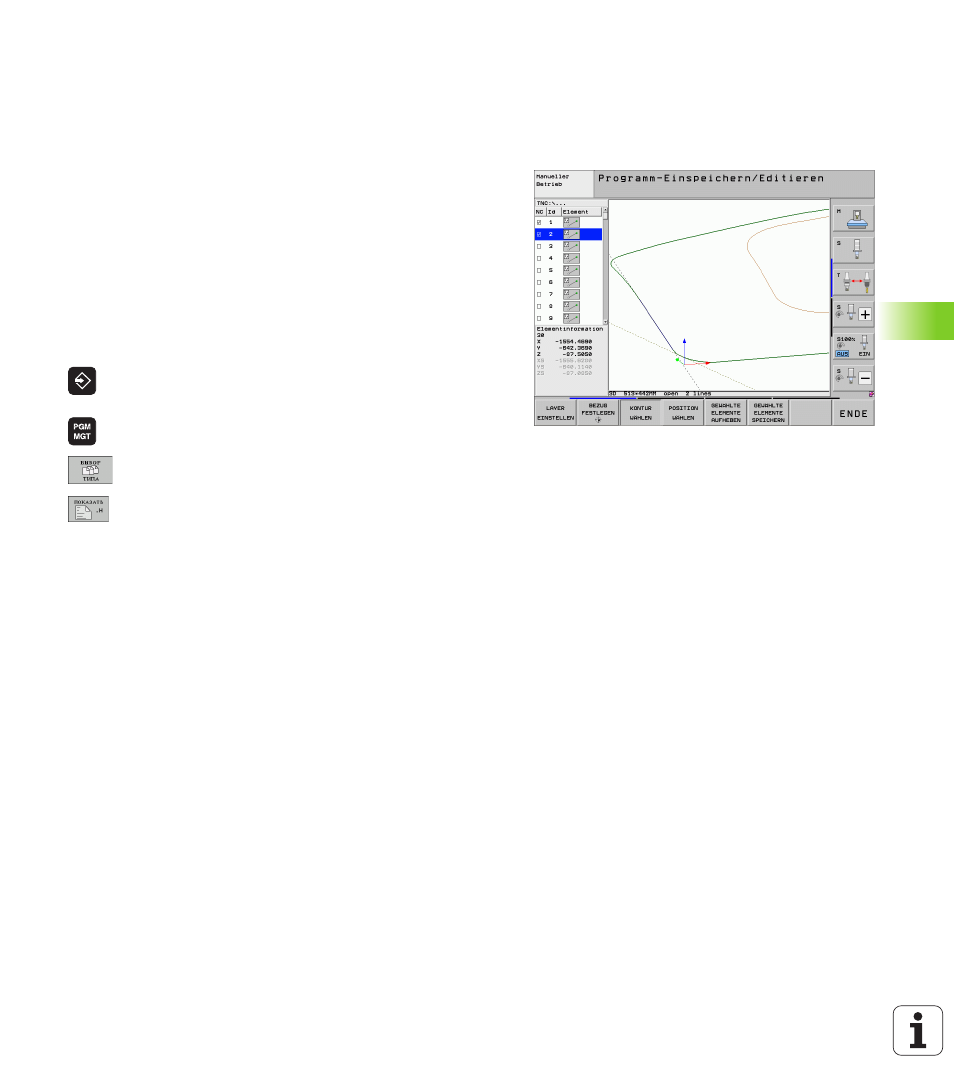

Применение
С помощью этой функции вы можете выбирать участки контуров
или целые контуры из существующих, созданных с помощью
CAM-систем, программ открытым текстом. Система ЧПУ
представляет программы открытым текстом в двух или трех
измерениях.
Особенно эффективно передачу данных можно использовать в
сочетании с smartWizard, который предоставляет в ваше
распоряжение юниты обработки 2D- и 3D-контуров.
Открытие файла диалога открытым текстом
U Выберите режим работы
"Программирование/редактирование"
U Выберите управление файлами
U Вызов меню Softkey для выбора файлов указанных
типов: нажмите Softkey ВЫБОР ТИПА
U Отобразить все файлы диалога открытым текстом:
Нажмите клавишу Softkey ПОКАЗАТЬ H
U Выберите директорию, в которой хранится файл
U Выберите нужный H-файл
U С помощью комбинации клавиш CTRL+O
выберите диалог Открыть с помощью...
U Выберите открыть с помощью конвертера и
подтвердите кнопкой ENT: Система ЧПУ откроет
файл открытым текстом и графически представит
элементы
Задание точки привязки, выбор и сохранение
контуров
Задание точки привязки и выбор контуров выполняется таким же
образом, как и при извлечении данных из DXF-файла:
„ Смотри „Определение точки привязки”, страница 281
„ Смотри „Выбор и сохранение в памяти контура”, страница 283
