Инструкция по эксплуатации HEIDENHAIN iTNC 530 (606 42x-02)
Страница 397
HEIDENHAIN iTNC 530
397
10.4
Д
о
по
л
н
ител
ьны
е
фу
н
кц
и
и
траект
о
рии
ко
н
тур
а
Предварительный расчет контура с
поправкой на радиус (LOOK AHEAD): M120
Стандартная процедура
Если радиус инструмента больше выступа контура, по которому
следует перемещаться с поправкой на радиус, ЧПУ прерывает
отработку программы и выдает сообщение об ошибке. M97
(смотри „Обработка небольших выступов контура: функция M97”
на странице 391) подавляет сообщения об ошибке, но оставляет
след при выходе из материала и дополнительно смещает угол.
ЧПУ может повредить контур при фрезеровании деталей с
радиусом меньше радиуса фрезы.
Процедура работы с M120

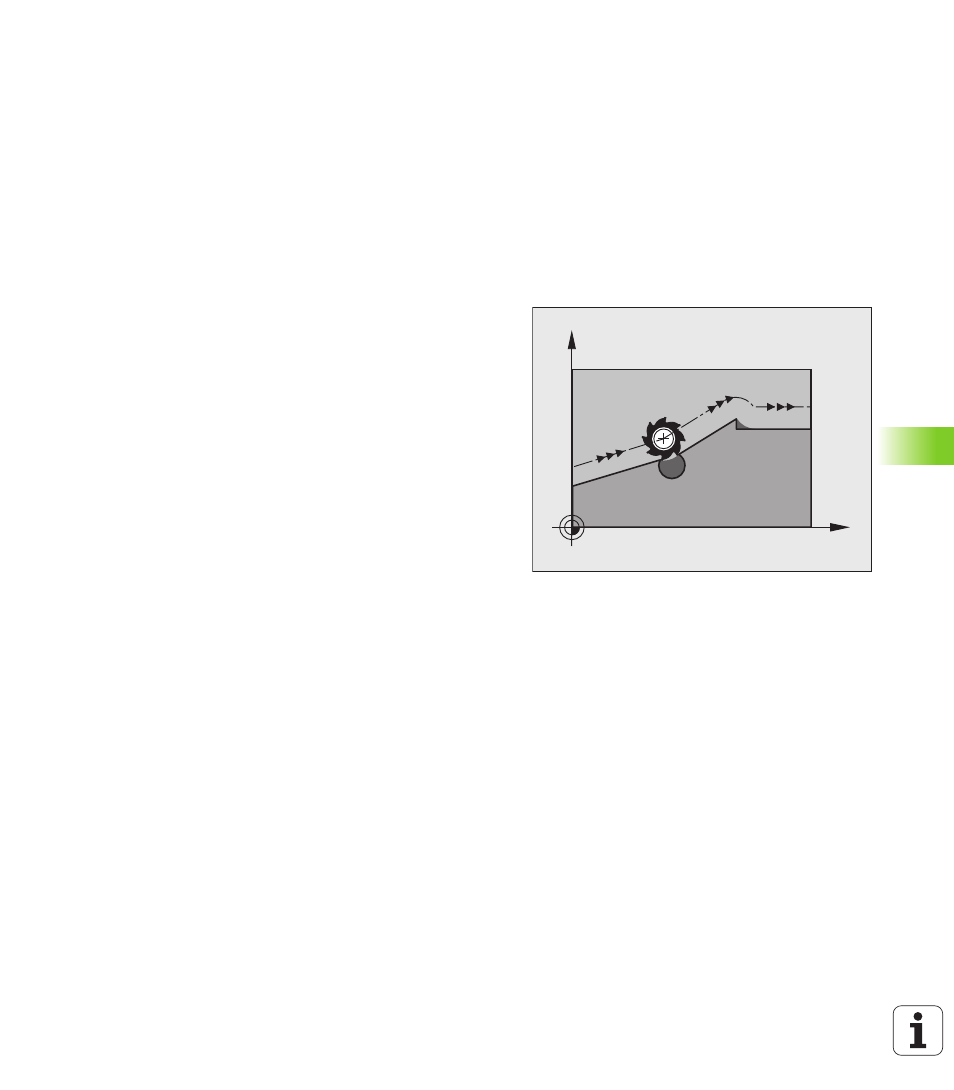

Система ЧПУ проверяет контур, обрабатываемый с поправкой на
радиус, на наличие на нем поднутрений и выступов и заранее
рассчитывает траекторию инструмента, начиная с текущего
кадра. Места, в которых инструмент мог бы повредить контур,
остаются необработанными (на рис. отмечены темным цветом).
M120 можно также применять для дополнения поправкой на
радиус данных оцифровки или данных, созданных внешней
системой программирования. Таким образом, можно
компенсировать отклонения от теоретического радиуса
инструмента.
Количество предварительно рассчитываемых системой ЧПУ
кадров (максимум 99) определяется с помощью LA (англ. Look
Ahead: смотрите вперед) после M120. Чем больше количество
кадров, выбранных оператором для предварительного расчета,
который должен выполняться системой ЧПУ, тем медленнее
осуществляется обработка кадров.
Ввод
Если в кадре позиционирования вводится M120, то ЧПУ
продолжает диалог для этого кадра и запрашивает количество
кадров LA для предварительного расчета.
Действие
Функция M120 должна присутствовать в NC-кадре, также
содержащем поправку на радиус RL или RR. M120 действует,
начиная с этого кадра и до момента
когда путем ввода R0 будет отменена поправка на радиус
когда будет запрограммирована M120 LA0
когда будет запрограммирована M120 без LA
когда с помощью PGM CALL будет вызвана другая программа
когда с помощью цикла 19 или PLANE-функции будет наклонена
плоскость обработки
M120 действует в начале кадра.
