HEIDENHAIN iTNC 530
599
14.7
К
алибровка
тре
х
мерног
о
из
мерительног
о
щупа

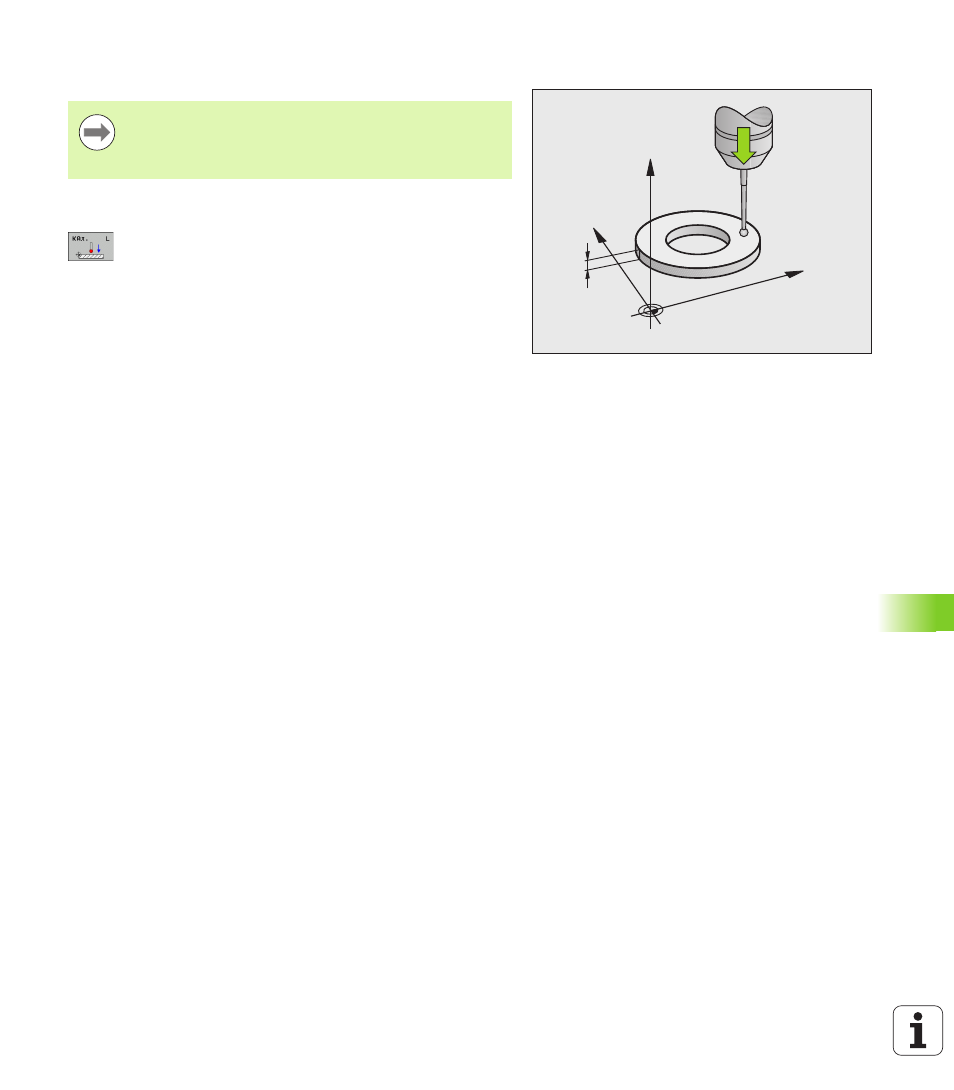

Калибровка рабочей длины
U
Назначьте точку привязки на оси шпинделя таким образом,
чтобы для стола станка действовало: Z=0.
U
Выберите функцию калибровки длины щупа:
нажмите Softkey ФУНКЦИЯ ОЩУПЫВАНИЯ и KAL.
L. ЧПУ выведет на экран окно меню с четырьмя
полями ввода
U
Введите ось инструмента (клавиша оси)
U
Точка привязки: введите высоту регулировочного
кольца
U
В пунктах меню "Рабочий радиус наконечника
щупа" и "Рабочая длина" не требуется вводить
каких-либо данных
U
Установите измерительный щуп вплотную над
поверхностью регулировочного кольца
U
Если необходимо, измените направление
перемещения: выберите его с помощью Softkey
или клавиш со стрелками
U
Ощупывание поверхности: нажмите кнопку NC-
старт
5
Y
X
Z
Рабочая длина измерительного щупа всегда
отсчитывается от точки привязки инструмента. Как
правило, производитель станка устанавливает точку
привязки инструмента на конце шпинделя.
