HEIDENHAIN iTNC 530
79
2.2
Диспл
ей
и
пу
ль
т
управ
л
ения
Пульт управления
Система ЧПУ поставляется с различными станочными пультами.

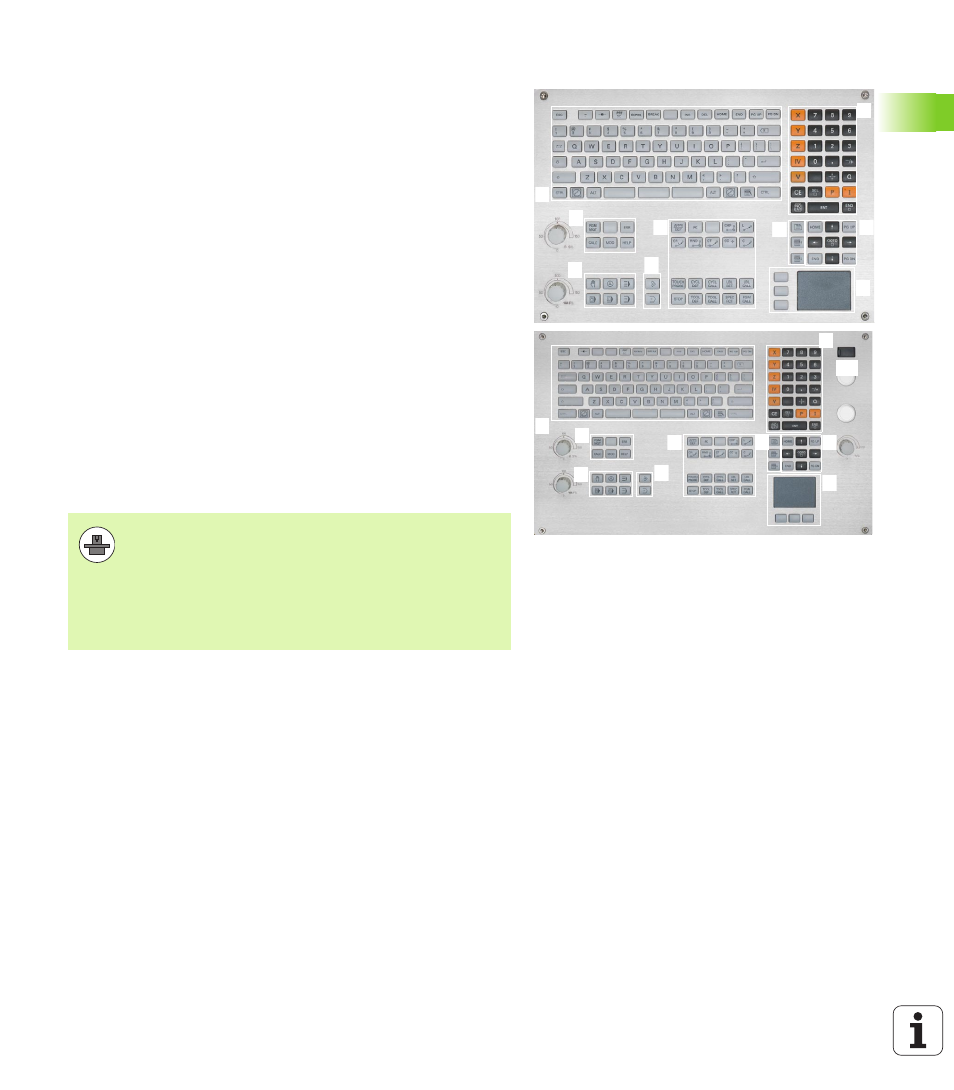

На рисунке показаны элементы управления пульта TE 730 (15“) и
TE 740 (19“):
Функции отдельных клавиш перечислены на обратной стороне
обложки данного руководства.
1
2
3
5
1
4
6
7
7
1
7
9
8
1
2
3
5
1
4
6
7
7
1
7
9
8
1
10
1
Алфавитная клавиатура для ввода текста, имен файлов и
программирования в формате DIN/ISO.
Двухпроцессорная версия: дополнительные клавиши для
работы с Windows
2
Управление файлами
Калькулятор
MOD-функция
HELP-функция (ПОМОЩЬ)
3
Режимы программирования
4
Режимы работы станка
5
Открытие диалоговых окон программирования
6
Клавиши со стрелками и операция перехода GOTO
7
Ввод числовых значений и выбор оси
8
Сенсорная панель ()
9
Клавиши навигации smarT.NC
10
USB-разъем
Некоторые производители станков не используют
стандартный пульт управления фирмы HEIDENHAIN.
В таких случаях следуйте указаниям инструкции по
обслуживанию станка.
Внешние клавиши, такие как NC-START (NC-СТАРТ)
или NC-STOPP (NC-СТОП), описываются в инструкции
по обслуживанию станка.
