HEIDENHAIN iTNC 530
103
3.1
Основные
по
л
о
ж
е
ния

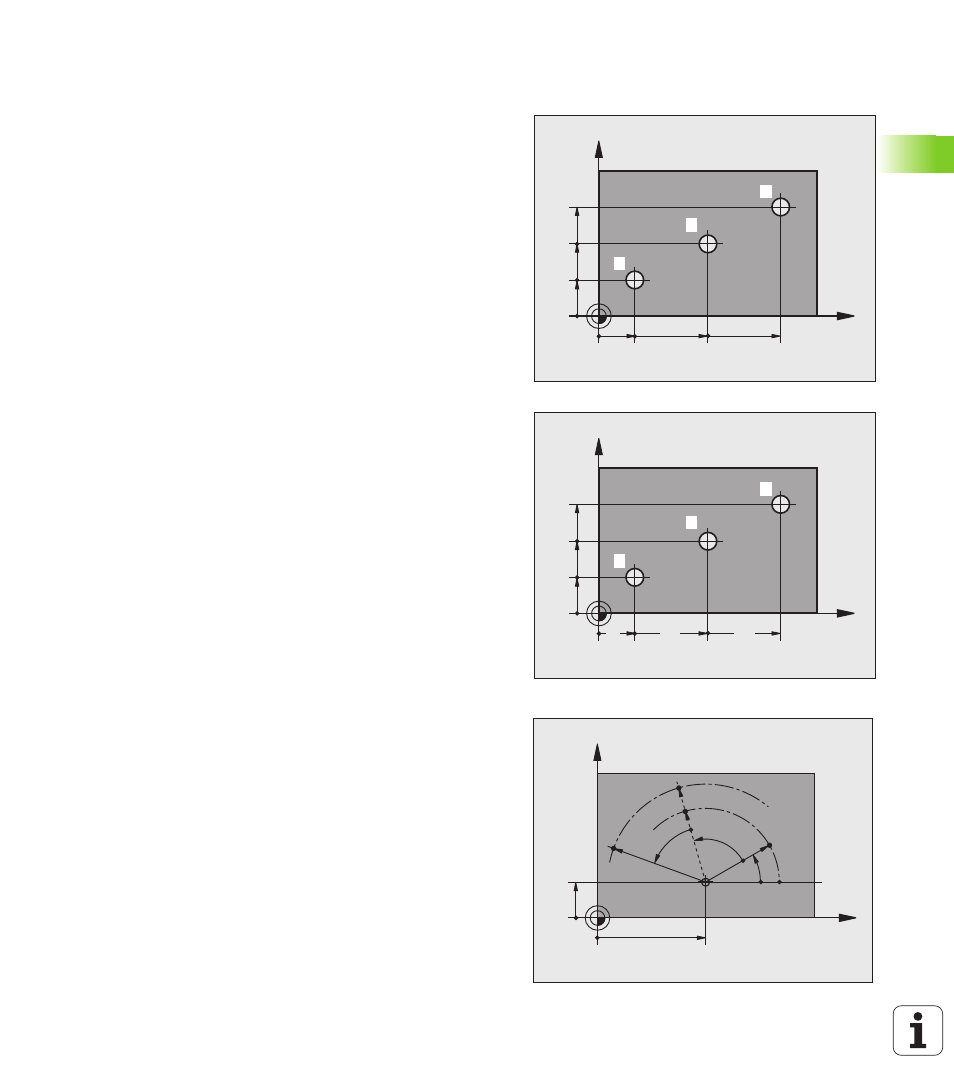

Абсолютные и инкрементные координаты
заготовки
Абсолютные координаты заготовки
Если координаты какой-либо позиции отсчитываются от нулевой
точки координат (начала отсчета), то они обозначаются как
абсолютные координаты. Каждая позиция на заготовке
однозначно определена ее абсолютными координатами.
Пример 1: отверстия с абсолютными координатами:
Инкрементные координаты заготовки
Инкрементные координаты отсчитываются от последней
запрограммированной позиции инструмента, используемой в
качестве относительной (воображаемой) нулевой точки. Таким
образом, при создании программы инкрементные координаты
задают размерные данные между последней и следующей за ней
заданной позицией, относительно которой должен перемещаться
инструмент. Поэтому их также называют составным размером.
Инкрементный размер выделяется наличием „I“ перед
обозначением оси.
Пример 2: отверстия с инкрементными координатами
Абсолютные координаты отверстия
4
X = 10 мм
Y = 10 мм
Абсолютные и инкрементные полярные координаты
Абсолютные координаты всегда отсчитываются от полюса и
базовой оси угла.
Инкрементные координаты всегда отсчитываются от последней
запрограммированной позиции инструмента.
X
Y
2
1
3
10
30
50
10
20
30
Отверстие
1
Отверстие
2
Отверстие
3
X = 10 мм
X = 30 мм
X = 50 мм
Y = 10 мм
Y = 20 мм
Y = 30 мм
X
Y
20
10
10
20
10
10
5
4
6
Отверстие
5
, по отношению к
4
Отверстие
6
, по отношению к
5
X = 20 мм
X = 20 мм
Y = 10 мм
Y = 10 мм
X
Y
0°
30
10
CC
PR
PA
+IPA
PR
PR
+IPA
+IPR
