HEIDENHAIN iTNC 530 267
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK
Ссылки
Ссылки – это данные, относящиеся к другому элементу контура.
Клавиши Softkey и слова программы для R-ссылок начинаются с

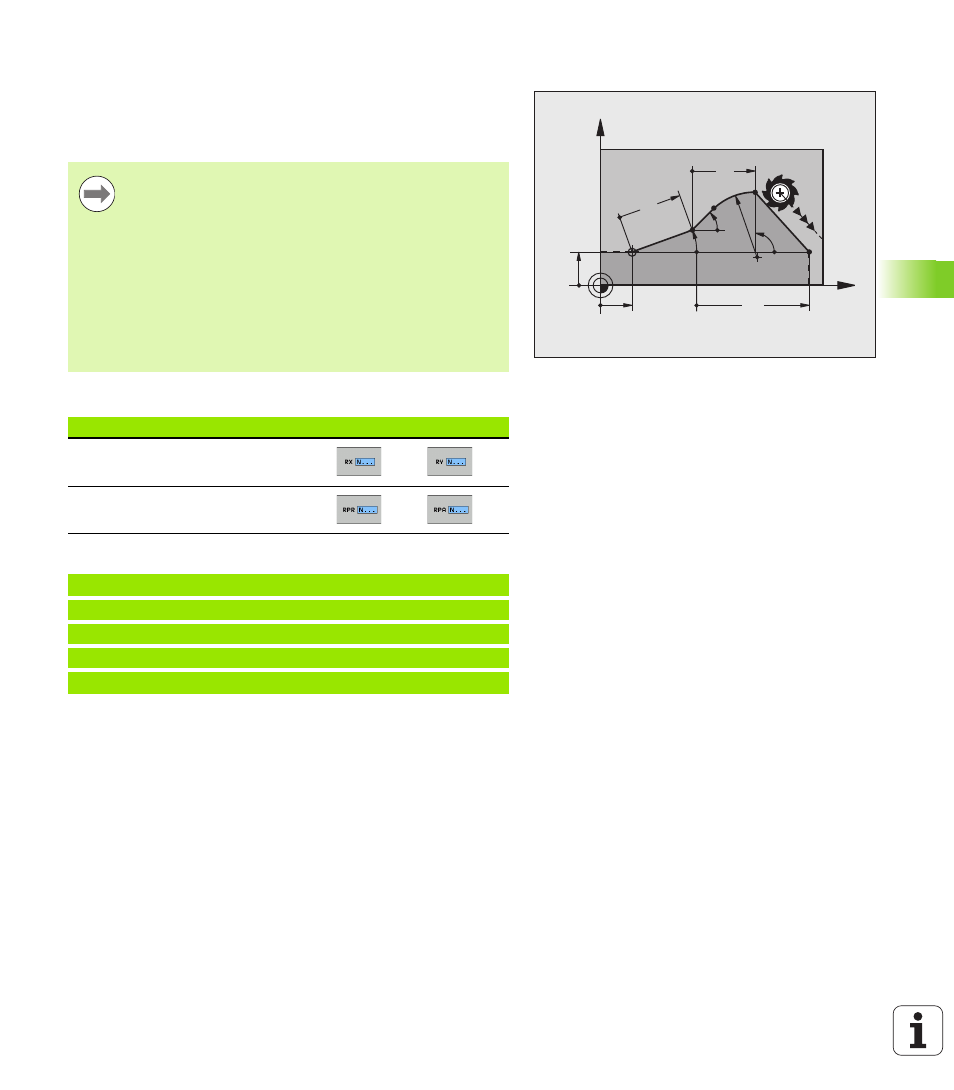

“R” ("относительный" - нем. "relativ"). Рисунок справа отображает
данные о размерах, которые следует задавать как ссылки.
Ссылка на кадр N: координаты конечной точки
Примеры NC-кадров
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
Координаты со ссылкой всегда вводятся в
приращениях. Дополнительно введите номер кадра
элемента контура, ссылку на который вы создаете.
Элемент контура, номер кадра которого вводится,
должен отстоять не более, чем на 64 кадра
программирования от кадра, в котором задается
ссылка.
Если удаляется кадр, на который была создана
ссылка, система ЧПУ выдает сообщение об ошибке.
Перед удалением этого кадра программу следует
изменить.
Известные данные Softkey
Декартовы координаты
связанные с кадром N
Полярные координаты,
ссылающиеся на кадр N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
