426 Программирование: специальные функции
11
.3
Контро
ль
за
ж
и
м
н
ы
х
приспо
соб
л
ений
(
ПО
-опция
DCM)
Проверка положения измеренного зажимного
приспособления
Чтобы проверить измеренное зажимное приспособление, можно
задействовать создание системой ЧПУ программы проверки.
Программа проверки должна быть отработана в автоматическом
режиме выполнения программы. При этом ЧПУ ощупывает
контрольные точки, заданные дизайнером в модели зажимного
приспособления, и оценивает их. Результат проверки можно
получить в виде выводимого на дисплей протокола или в виде
файла протокола.
U Вызовите управление зажимными
приспособлениями
U Выделите зажимное приспособление, которое
следует проверить, в окне Размещенные зажимные
приспособления с помощью мыши: ЧПУ отобразит
выделенное зажимное приспособление в
трехмерном виде, выделив его другим цветом

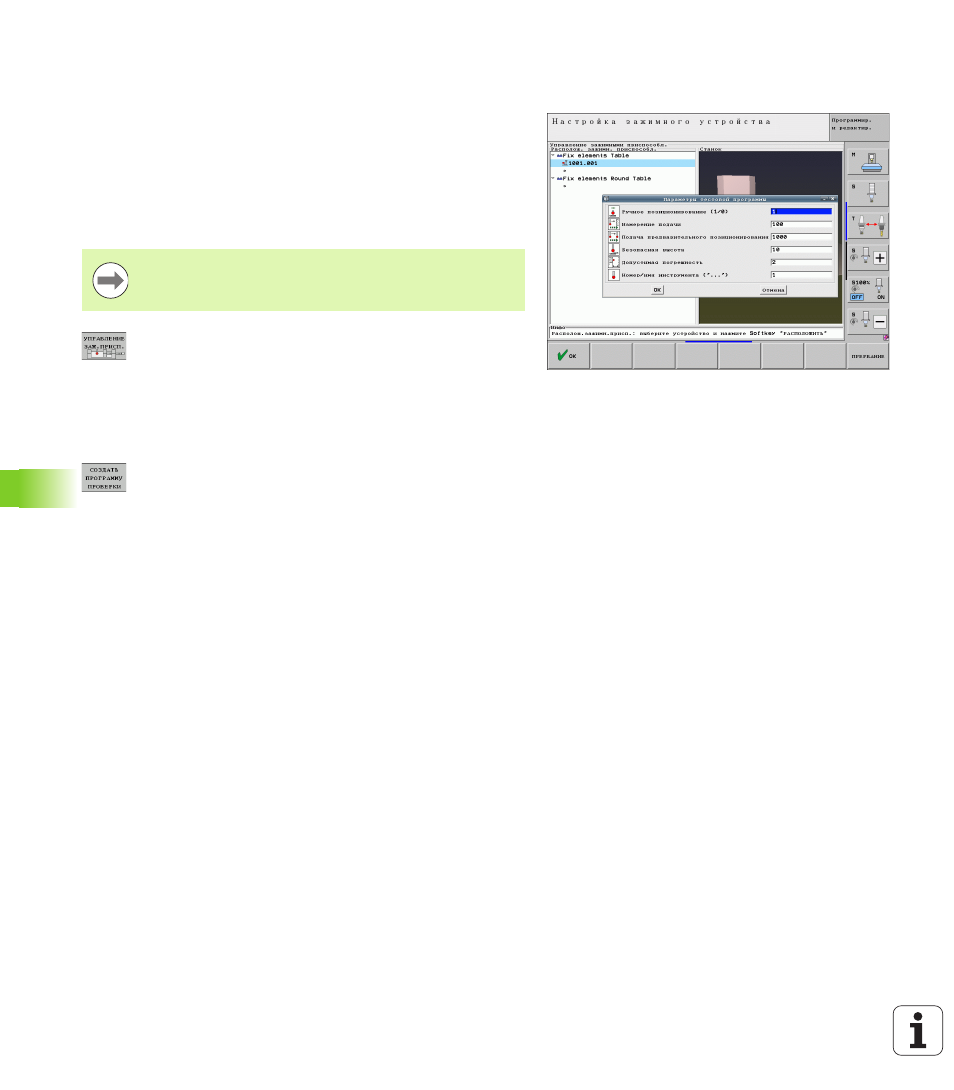

U Начните диалог для составления программы
проверки: ЧПУ откроет окно для ввода параметров
программы проверки
U Ручное позиционирование: установите, будет ли
измерительный щуп позиционироваться между
отдельными контрольными точками вручную или
автоматически:
1: Позиционирование вручную; нужно выполнять
подвод к каждой контрольной точке с помощью
клавиш управления осями и подтверждать
процесс измерения с помощью NC-старта
0: Программа проверки выполняется полностью
автоматически после того, как оператор вручную
предварительно позиционирует измерительный
щуп на безопасной высоте
U Подача измерения:
Подача измерительного щупа для процесса
измерения в мм/мин. Диапазон ввода от 0 до 3000
U Подача предварительного позиционирования:
Подача позиционирования в мм/мин для подвода
к отдельным позициям измерения Диапазон ввода
от 0 до 99999.999
ЧПУ всегда сохраняет программы проверки в памяти,
как правило, в директории
TNC:system\Fixture\TpCheck_PGM.
