3. Установка
3-19
Festo P.BE-SFC-DC-PB-RU ru 1005c
1
Крышка со
смотровым окном
2
Глухая пробка для
случая, когда
разъем не
используется
3
Зажимная скоба
для подсоединения
экрана
4
Входящее
соединение
Fieldbus (IN)
5
Выключатель для
соединения шины
и последующих
устройств Fieldbus
6
Продолжить
соединение
Fieldbus (OUT)
7
Выполнить только
емкостное
соединение
ON
AB
AB
2
1
3
4
5
6
7
Bus in
Bus out

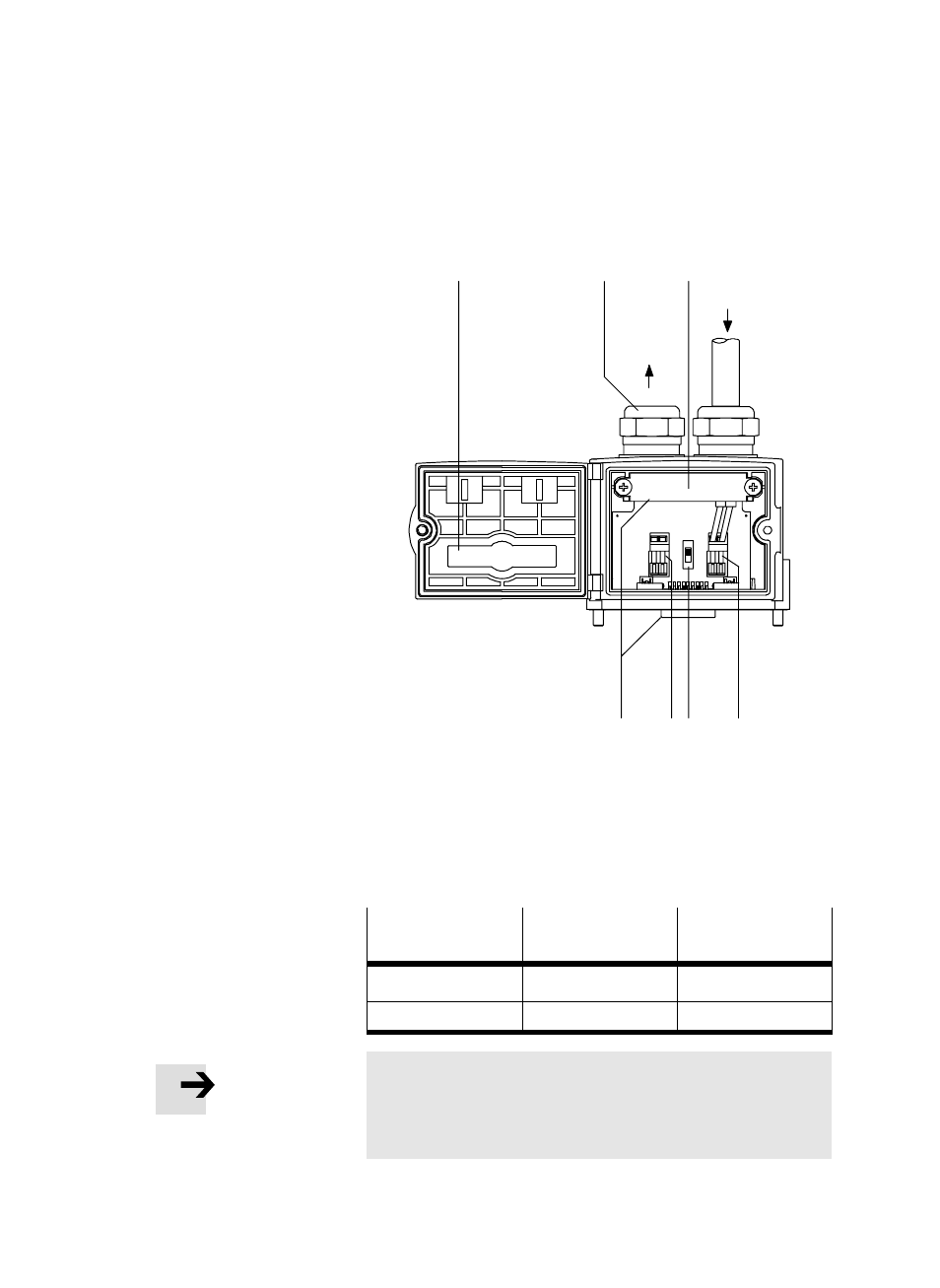

Рис. 3/3: Штекер Fieldbus от Festo типа FBS-SUB-9-GS-DP-B
Выключатель DIL
С помощью выключателя в штекере Fieldbus можно включать:
Положение
выключателя
Оконечная
нагрузка шины
Выходящий кабель
Fieldbus
OFF (Выкл)
не включено
подключено
ON (Вкл)
включено
выключено
Внимание
Обратите внимание на типовое обозначение штекера Fieldbus.
Штекер типа FBS-SUB-9-GS-DP-B отключает выходной кабель
Fieldbus, если включена оконечная нагрузка шины.
