Инструкция по эксплуатации Festo Поворотные приводы DRRD
Drrd-...-ps1
DRRD-...-PS1
Festo AG & Co. KG
Postfach
73726 Esslingen
Германия
+49 711 347-0
www.festo.com
Приложение к руководству по эксплуатации
8003697
1308NH
[8030795]
Оригинал: de
Модуль промежуточной позиции DRRD-...-PS1
Русский
. . . . . . . . . . . . . . . . . . .
Примечание
• Учитывайте предупреждения и примечания в руководстве по эксплуатации
к поворотному приводу DRRD.
1

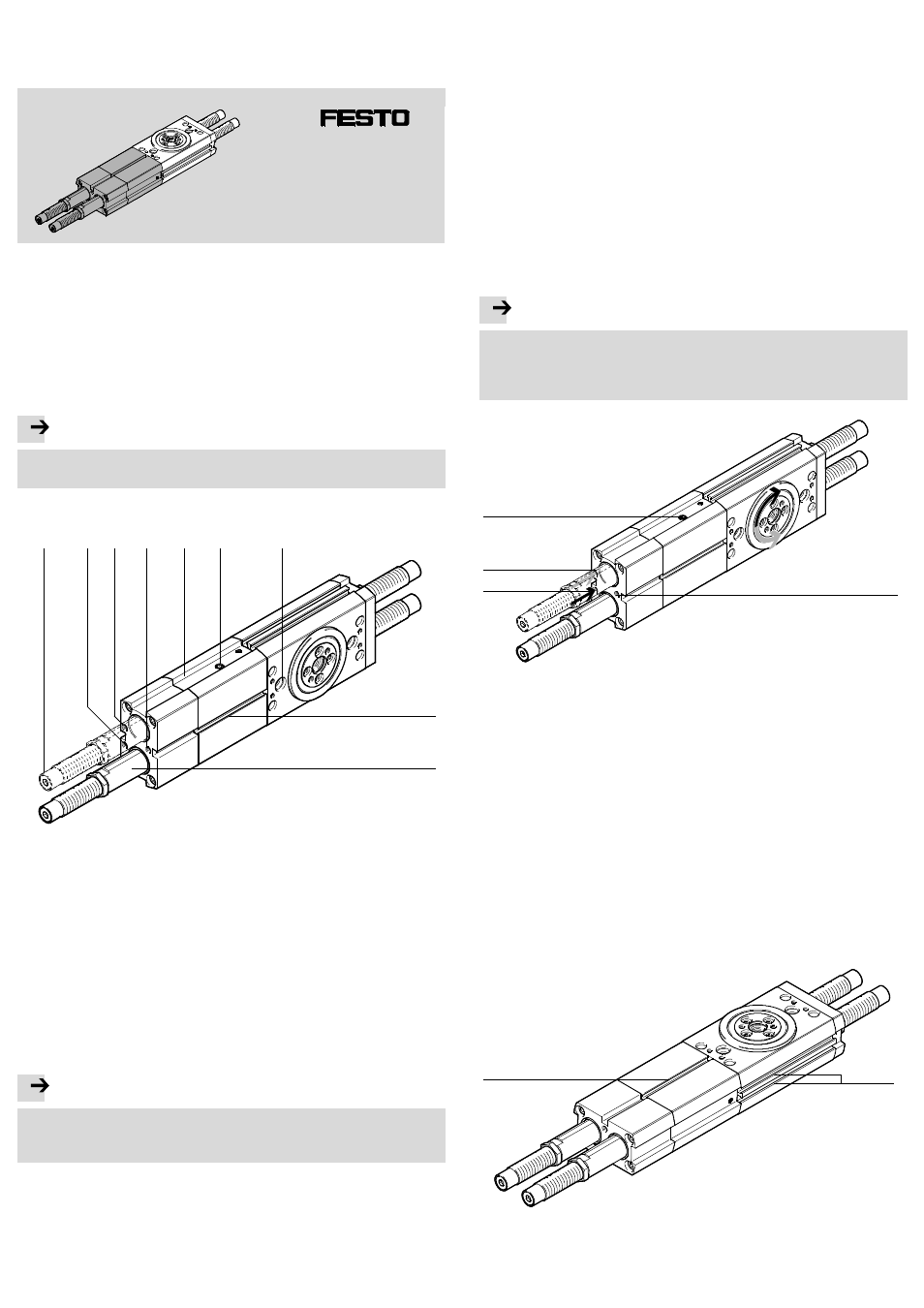

Элементы управления и точки подсоединения
1
2
4
5
3
6
7
8
9
1 Амортизатор или P-демпфер,
зафиксированный
контргайкой (2x)
2 Канал питания для поворотного
привода (поворот по часовой
стрелке)
3 Канал питания для поворотного
привода (поворот против
часовой стрелки)
4 Канал питания для модуля
промежуточной позиции
5 Модуль промежуточной позиции
DRRD-...-PS1
6 Вентиляционное (“дыхательное”)
отверстие с фильтром
7 Крепежный интерфейс на
поворотном приводе DRRD (2x)
8 Паз для бесконтактных датчиков
положения (2x)
9 Втулка для крепления
амортизатора (2x)
Fig. 1
2
Принцип действия и применение
Примечание
При ненадлежащем использовании возможна поломка поворотного привода
с модулем промежуточной позиции DRRD-...-PS1.
• Убедитесь в том, что модуль промежуточной позиции дросселируется.
Согласно своему назначению модуль промежуточной позиции DRRD-...-PS1
обеспечивает позиционирование вала с фланцем в половине номинального
угла поворота поворотного привода DRRD. Промежуточная позиция может
быть пройдена (без остановки).
3
Транспортировка и хранение
• Учитывайте вес поворотного привода с модулем промежуточной позиции.
В зависимости от исполнения DRRD-...-PS1 весит до 20 кг.
• Транспортируйте DRRD-...-PS1, удерживая его за корпус. Перемещать, взяв-
шись за демпферы
1, не рекомендуется, так как возможно осевое переме-
щение демпферов промежуточной позиции (нет надежной фиксации).
4
Монтаж
4.1 Монтаж, механическая часть
• Закрепите поворотный привод на предусмотренном месте и полезную на-
грузку на приводном фланце (
руководство по эксплуатации DRRD).
4.2 Монтаж, пневматическая часть
• Подсоедините шланги к пневматическим каналам питания (
Fig. 2):
– Промежуточная позиция
4
– Поворотный привод
2 (поворот по часовой стрелке)
– Поворотный привод
3 (поворот против часовой стрелки).
Примечание
Втягиваемые при всасывании загрязнения и жидкости нарушают исправную
работу.
– Следить за чистотой и сухостью вентиляционного отверстия
6.
– Не перекрывать вентиляционное отверстие
6.
2
3
4
6
Fig. 2
Для настройки скорости поворота на поворотном приводе:
• Используйте дроссели с обратным клапаном во всех пневматических кана-
лах питания:
– для DRRD-16/20 как можно ближе к каналам питания
– для DRRD-25 … 50 вкручивается непосредственно в каналы питания.
При вертикальном монтаже и эксцентрическом расположении нагрузок:
• Применяйте управляемые обратные клапаны HGL или ресивер сжатого воз-
духа VZS.
При резком падении давления это позволит предотвратить неуправляемое
перемещение полезной нагрузки вниз.
4.3 Монтаж, электрическая часть
• Установите бесконтактные датчики положения в пазы
aJ, чтобы выполнять
опрос промежуточной позиции непосредственно на поворотном приводе.
Для опроса поршня промежуточной позиции можно использовать паз
8.
aJ
8
Fig. 3
