5. Ввод в эксплуатацию
5-28
Festo P.BE-SFC-DC-PB-RU ru 1005c
Нормальное
рабочее состояние
Диагностика
Особое рабочее
состояние
Файл: sfc-dc_n.dib
или sfc-dc_n.bmp
Файл: sfc-dc_d.dib
или sfc-dc_d.bmp
Файл: sfc-dc_s.dib
или sfc-dc_s.bmp

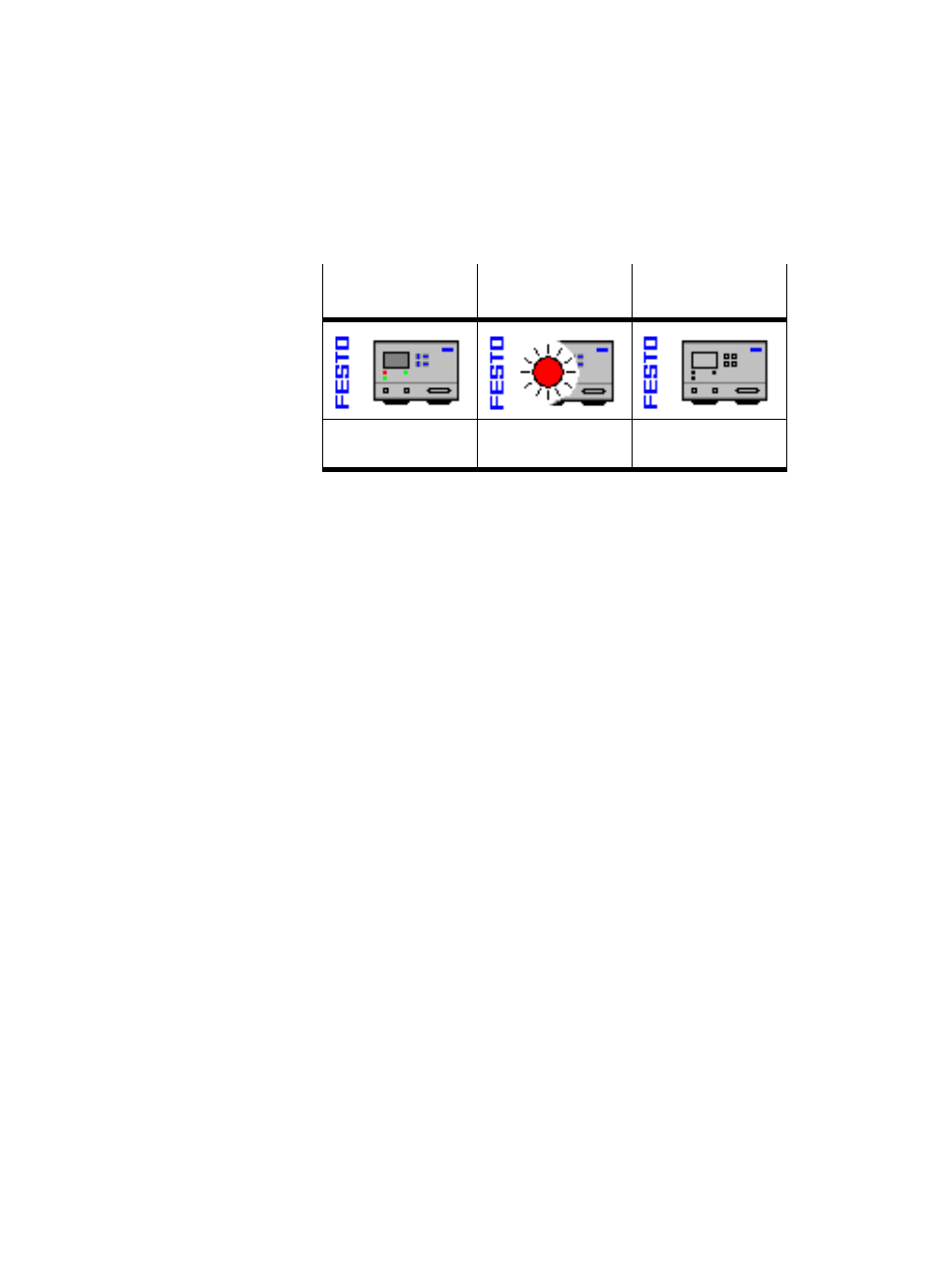

Табл. 5/2: Файлы символов
Установка файла данных изделия (файл GSD) и файлов
символов
В зависимости от используемой программы конфигурирования,
установите GSD-файлы и файлы с изображением с помощью
соответствующей команды меню или скопируйте файлы вручную в
определенную папку Вашего компьютера.
5.4.3 Конфигурация I/O
Файлами GSD поддерживается две альтернативные конфигурации:
– “Стандартный профиль управления и позиционирования Festo”
запись GSD в качестве “FHPP Standard”,
8 байт данные I/O, целостная передача
– “Профиль управления и позиционирования Festo с каналом
параметров”
запись GSD в качестве “FHPP Standard + FPC”,
2 х 8 байт данные I/O, целостная передача
