6. Диагностика и индикация ошибок
6-6
Festo P.BE-SFC-DC-PB-RU ru 1005c
Статус шины, состояние позиционирования и
деблокировка регулятора
I/F
1)
Состояние
MC (зеленый)
ON
OFF
Motion Complete
2)
Процесс позиционирования
завершен или остановлен
(Motion Complete).
горит зелёным
ON
OFF
Отсутствие процесса позиционирования
или ошибка/предупреждение
Целевая позиция еще не достигнута
(идет процесс позиционирования).
2)
или
Ошибка.
выкл
1)
двухцветный светодиод
2)
если ошибки отсутствуют, т.е. LED ERROR = выкл

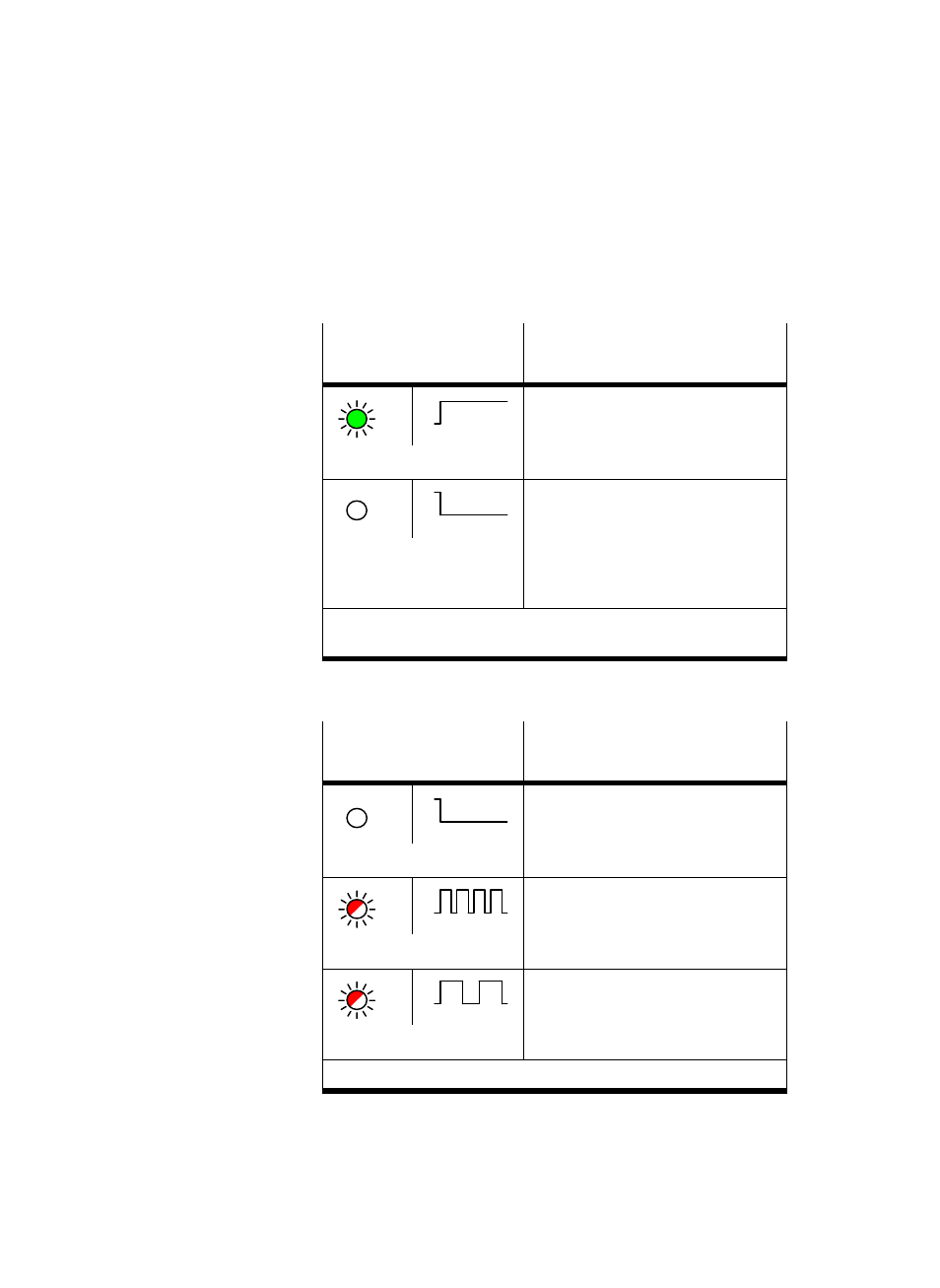

Табл. 6/4: Светодиод I/F” – зеленый светодиод Motion Complete
I/F
1)
Состояние
PROFIBUS (красный)
ON
OFF
Обмен данными активен
Нормальное рабочее состояние.
выкл
ON
OFF
Адрес не параметрирован
Настроен недействительный адрес
шины.
быстро мигает красным (5 Гц)
ON
OFF
Ожидание соединения
медленно мигает красным (1 Гц)
1)
Двухцветный светодиод
Табл. 6/5: Светодиод “I/F” – красный светодиод PROFIBUS
