5. Ввод в эксплуатацию
5-73
Festo P.BE-SFC-DC-PB-RU ru 1005c
Запуск задания на перемещение
Заданная позиция
Выходные данные
Запуск
CPOS.B1
Подтверждение
запуска
SPOS.B1
Motion Complete
SPOS.B2
N - 1 N N + 1
1
0
1
0
1
0
1
0
N + 2

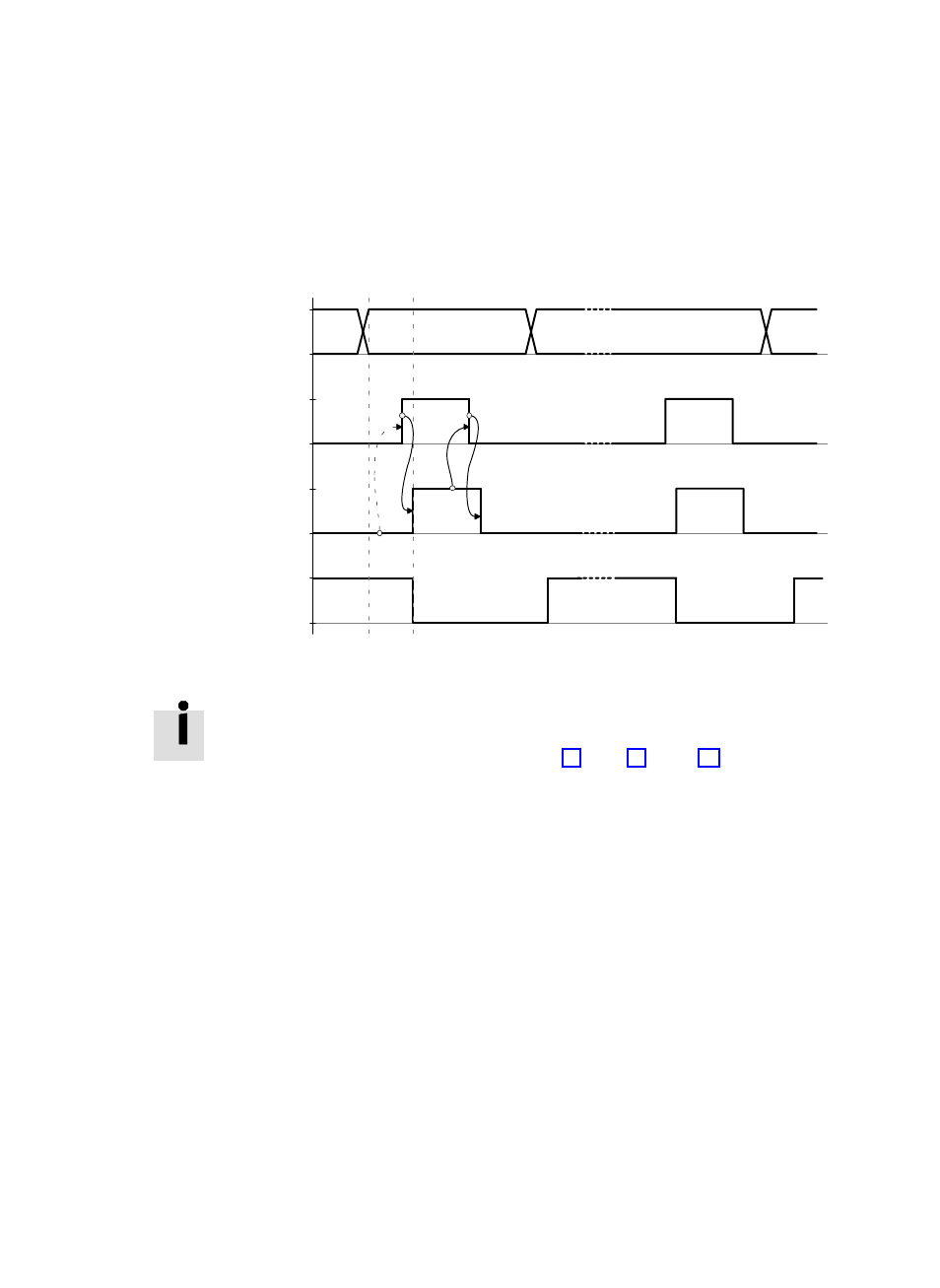

Рис. 5/9: Запуск задания перемещения
Последовательность остальных битов управления и состояния, а
также функции останова и паузы работают аналогично таковым в
функции выбора набора, см. Рис. 5/6, Рис. 5/7 и Рис. 5/8.
Причины ошибок в приложении
– Не выполнено перемещение к началу отсчета.
– Невозможно достичь целевой позиции или нахождение вне
пределов программных конечных положений
