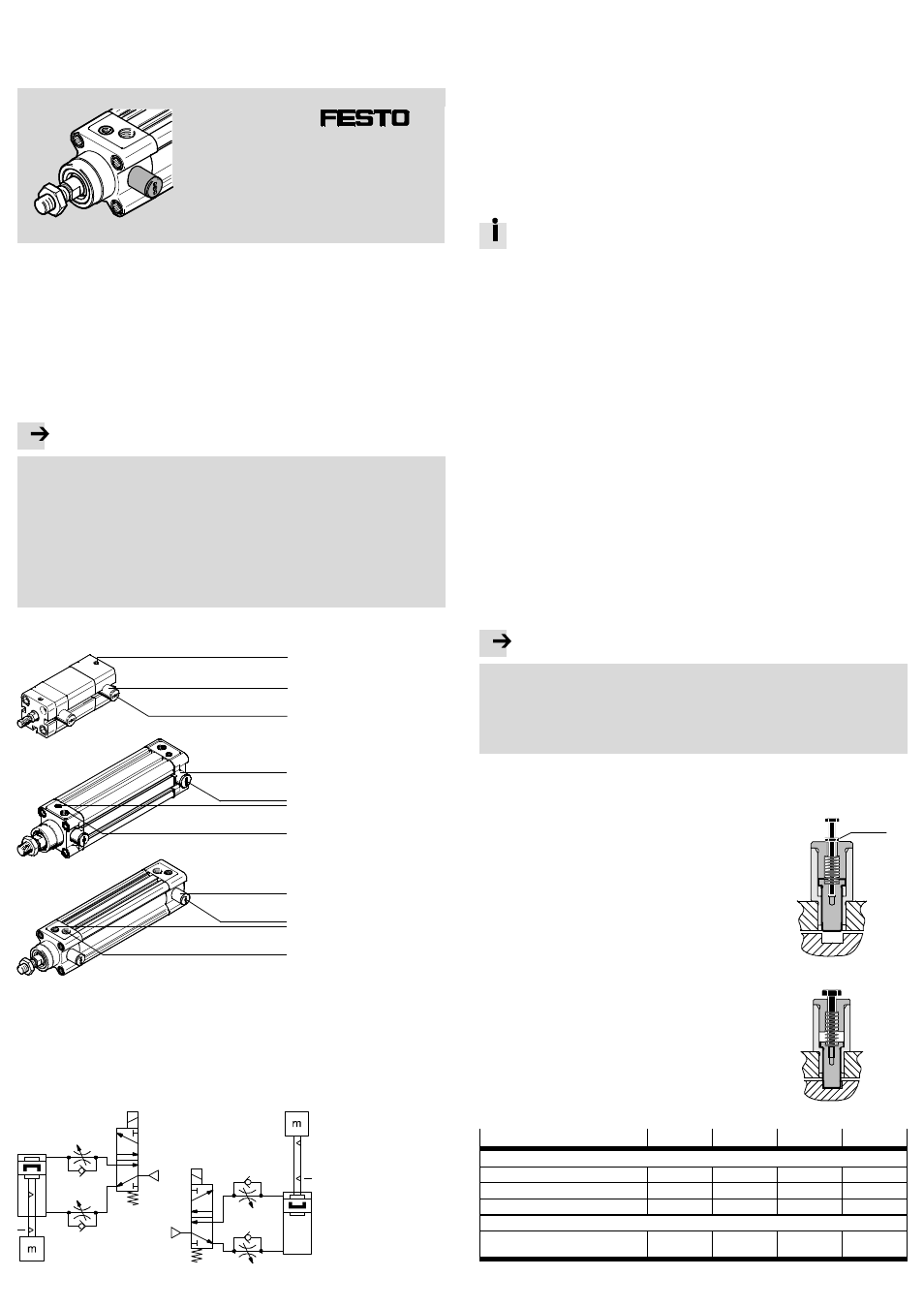

Руководство по эксплуатации 8028761
1307d
[8028765]
Оригинал: de
Блокировка в конечных положениях
ADN-…-EL…, DNC-…-EL…, DSBC-…-E…
Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Примечание
Монтаж и ввод в эксплуатацию должны проводиться только
квалифицированным персоналом.
• При использовании систем, имеющих значение для безопасности, требу-
ются дополнительные меры, например, в Европе – соблюдение нормати-
вов, перечисленных в Директиве ЕС по машинному оборудованию. Без
принятия дополнительных мер, соответствующих установленным законом
минимальным требованиям, изделие
не будет пригодно для использова-
ния в качестве значимой для безопасности части систем управления.
• Руководствуйтесь сведениями/примечаниями из сопроводительной доку-
ментации к соответствующим изделиям.
1 Элементы управления и точки подсоединения
DSBC-…-E…
1
2
3
4
1
2
ADN-…-EL…
4
DNC-…-EL…
1
2
3
4
1 Блокировка в конечных
положениях
2 Отверстие для
– ручной разблокировки
и блокировки
– выравнивания давления
3 Регулировочный винт для
демпфирования в конечных
положениях (только для
DNC-...-EL... и DSBC-...-E...)
4 Пневматический канал питания
для цилиндра
Fig. 1
Fig. 2
2 Принцип действия и применение
В конечном положении цилиндра происходит кинематическое замыкание
болта блокировки конечных положений с предварительным натяжением пру-
жины в пазу штока. Этот узел кинематического замыкания блокирует шток.
Для разблокировки сначала подается давление к расположенной напротив
заблокированного конечного положения полости цилиндра (противолежащей
полости). После этого за счет снабжения воздухом полости цилиндра заблоки-
рованного конечного положения болт выдавливается из паза – шток может
свободно двигаться. Посредством выпуска воздуха из противолежащей поло-
сти можно перемещать цилиндр.
Блокировка осуществляется после достижения конечного положения цилин-
дра, если давление в соответствующей полости цилиндра падает. Как только
усилие нажима станет меньше усилия пружины блокировки в конечных поло-
жениях, болт снова зафиксируется в пазу штока.
Во время процесса разблокировки и блокировки в отверстии 2 может
возникнуть кратковременная утечка.
Устройство блокировки в конечных положениях предназначено для удержания
нагрузки при потере давления (например, при вертикальном монтажном поло-
жении цилиндра).
3 Условия применения изделия
• Сравните предельные значения, указанные в данном руководстве по экс-
плуатации, с предельными значениями в конкретном случае использования
(например, значения давления, усилия, моментов, температуры). Только
при соблюдении ограничений по нагрузке возможна эксплуатация изделия
согласно применимым директивам о безопасности.
• Проследите за тем, чтобы сжатый воздух прошел надлежащую подготовку.
• Обеспечьте соблюдение необходимого рабочего давления. (
7 Техниче-
ские характеристики).
• Плавно подавайте давление во всей установке до достижения уровня рабо-
чего давления. В таком случае перемещения исполнительных механизмов
выполняются под контролем.
Для плавной подачи воздуха в начале работы служит клапан плавного пуска
HEL.
• Учитывайте окружающие условия в месте применения.
• Выполняйте предписания профсоюза, Общества технического надзора или
соответствующие государственные постановления.
• Учитывайте предупреждения и указания, приведенные на изделии и в соот-
ветствующих руководствах по эксплуатации.
• Используйте изделие в оригинальном состоянии без внесения каких-либо
самовольных изменений.
3.1 Монтаж механической части
Примечание
Функцию разблокировки можно деактивировать.
• Убедитесь в том, что отверстие
2 блокировки в конечных положениях:
– всегда открыто; в противном случае может возникнуть противодавле-
ние, препятствующее разблокировке.
– не снабжается сжатым воздухом; в противном случае болт больше не
выдвигается из паза.
Во избежание неисправностей:
•
Не используйте головку винта в качестве указателя положения.
Если головка плотно прилегает к кромке корпуса, вы не можете
проконтролировать, полностью ли зафиксирован болт.
Для разблокировки вручную:
1. Вкрутите винт ( таблица Fig. 5) через отверстие 2
блокировки в конечных положениях в резьбу болта
(
Fig. 3).
2. Выньте винт и вместе с ним – болт из паза. Теперь
шток разблокирован.
Если вы отпустите винт, пружина вдавит болт обратно
в паз. Шток снова заблокирован.
Указания по настройке для долговременной разблоки-
ровки:
• Используйте винт с контргайкой (A) для фиксации
болта в разблокированной позиции ( Fig. 3).
Указания по настройке для долговременной блокиров-
ки:
1. Вкручивайте винт (
таблица Fig. 5) в резьбу отвер-
стия 2 блокировки в конечных положениях, пока
болт не заблокирует шток ( Fig. 4).
2. Зафиксируйте (в случае вибраций) винт контргайкой.
Fig. 3
Fig. 4
(A)
ADN-/DNC-/DSBC-...-E... 20/25 32/40 50/63 80/100
Для разблокировки:
– винт (минимальная длина) M2 x 30 M2 x 30 M3 x 40 M3 x 50
– тянущее усилие [Н] 4 4 10 25
– ход [мм] 2,7 3,5 4,7 6,0
Для блокировки:
– винт со сплошной резьбой
(минимальная длина)
M3 x 20 M3 x 20 M5 x 35 M5 x 45
Fig. 5
