HEIDENHAIN iTNC 530 77
2.5
Нак
л
он
пл
о
ск
о
ст
и
обрабо
тки
(
ПО
-опция
1)

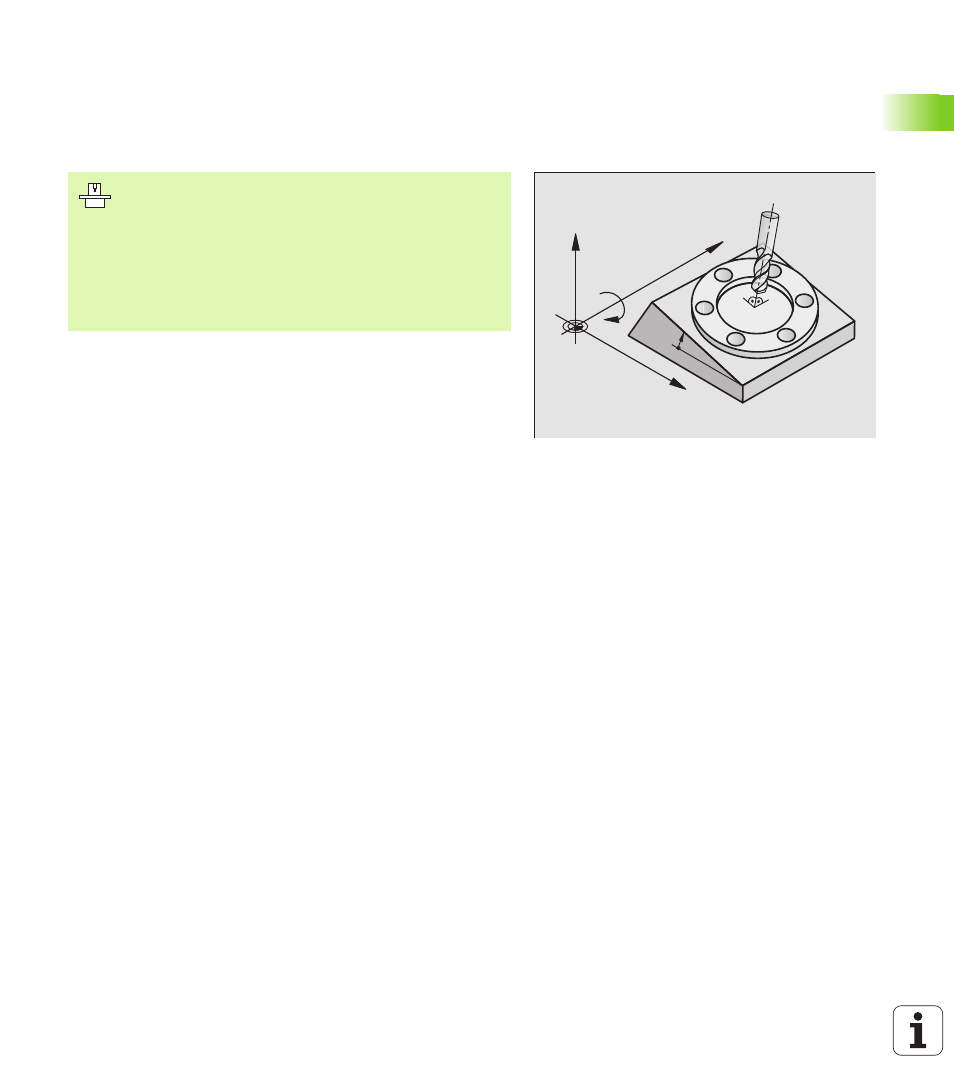

2.5 Наклон плоскости обработки
(ПО-опция 1)
Применение, способ работы
ЧПУ поддерживает наклонение плоскостей обработки на станках
с качающейся головкой а также с поворотными столами.
Типичные применения это нпр. наклонные скважины или
лежащие наклонно в пространстве контуры. Плоскость обработки
наклоняется при этом всегда вокруг активной нулевой точки. Как
всегда, обработка программируется на главной плоскости (нпр. X/
Y-плоскость), однако выполняется на той плоскости, котороя
наклоняется к главной плоскости.
Для наклона плоскости обработки находятся три функции в
распоряжении:
„ Мануальный наклон с помощью программируемой клавиши 3D
ROT в режимах работы Ручное управление и Эл. маховичок,
смотри “Активировать ручное наклонение”, страница 81
„ Управляемый наклон, цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ в
программе обработки (смотри “ПЛОСКОСТЬ ОБРАБОТКИ (цикл
G80, ПО-опция 1)” на странице 441)
„ Управляемый наклон, PLANE-функция в программе обработки
(смотри “Функция PLANE: Наклонение плоскости обработки
(опция-ПО 1)” на странице 456)
Функции ЧПУ для “Наклона плоскости обработки ” это функции
преобразования координат. При этом плоскость обработки
находится всегда вертикально к направлении оси инструмента.
Функции для наклона поверхности обработки
приспособливаются производителем к УЧПУ и к станку.
В случае определённых поворотных головок
(поворотных столов) производитель станка
определяет, как интерпретируются УЧПУ
программированные углы: как координаты осей
вращения или угловые компоненты наклонённой
поверхности. Обратите внимание на информацию в
инструкции обслуживания станка.
X
Z
Y
B
10°
