HEIDENHAIN iTNC 530
69
2.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
(
бе
з 3D-
им
пу
л
ь
сной
систе
м
ы
)

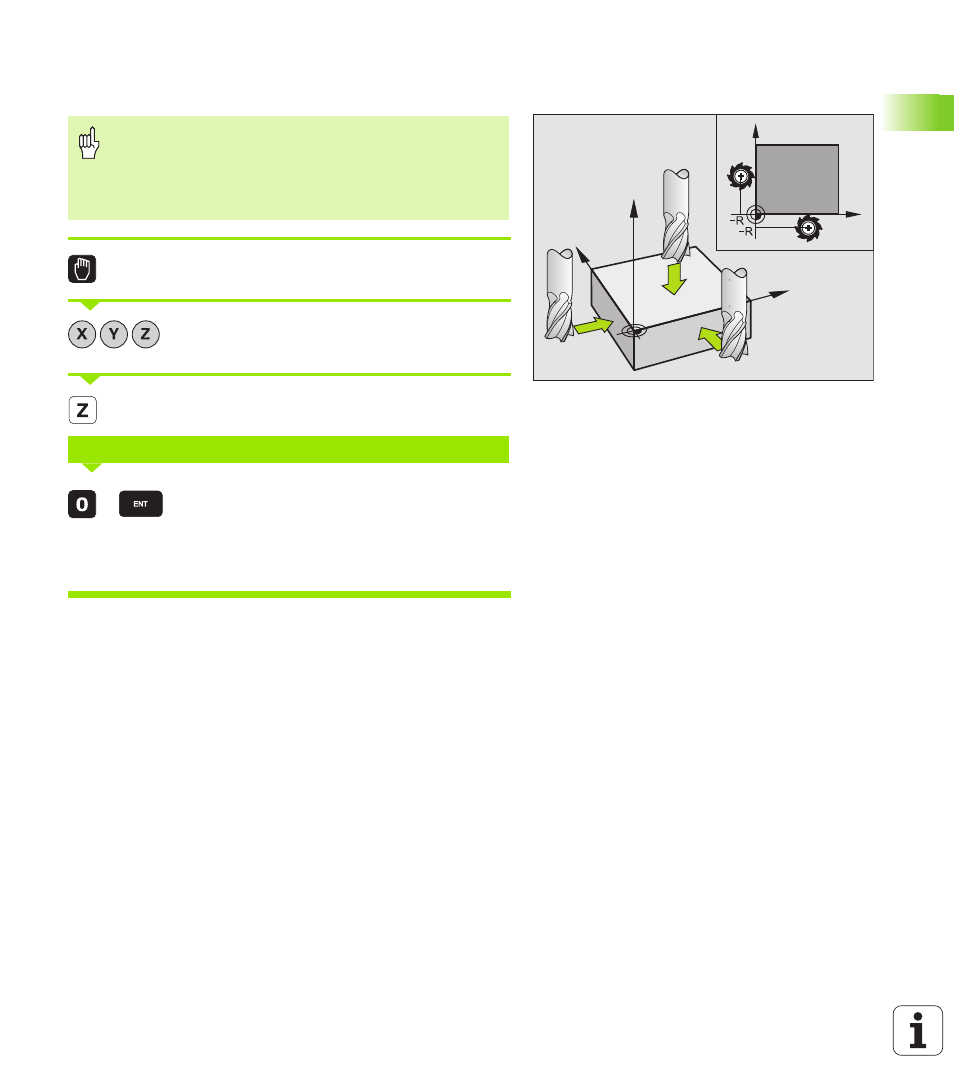

Установление базовой точки через клавиши
осей
Выбор режима работы Ручное управление
Осторожно перемещать инструмент, пока он не
каснётся загатовки (возникнет царапина)
Выбор оси (все оси выбираемые также через
ASCII-клавиатуру)
нулевой инструмент, ось шпинделя: Установить
индикацию на известное положение загатовки
(нпр. 0) или ввести толщину d листа. На
поверхности обработки: Радиус инструмента
учесть
Опорные точки остальных осей установливаете таким же
образом.
Если применяете в оси подачи преднастроенный инструмент, то
установите пожалуйста индикацию оси подачи на длину L
инструмента или на сумму Z=L+d.
Метод защиты
Если поверхность загатовки не должна быть
закрацована, то на загатовку укладывается листовой
металл известной толщины d. Для опорной точки
вводите тогда значение на d больше.
УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ Z=
Y
X
Z
X
Y
