HEIDENHAIN iTNC 530
129
4.5
Гр
аф
и
ка
программиров
ания

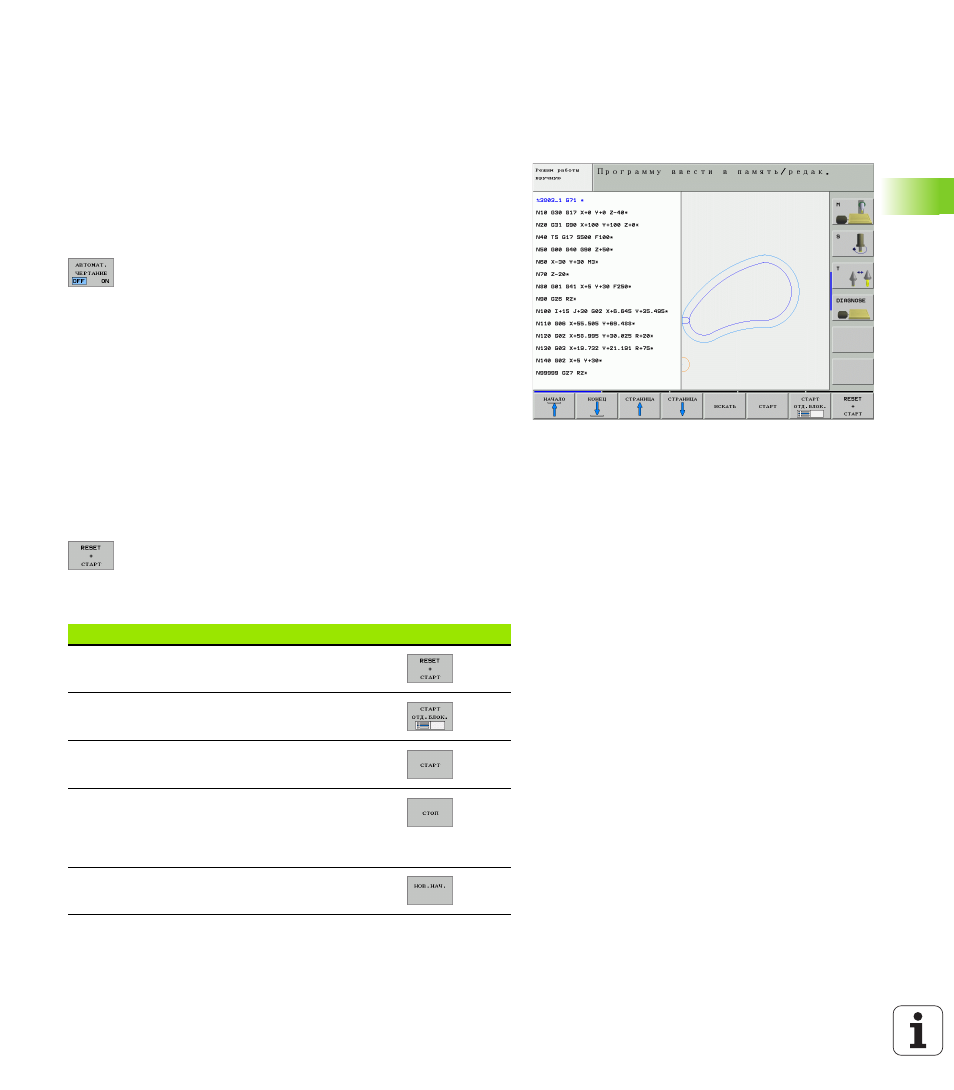

4.5 Графика программирования
Графику программирования продолжать/не
продолжать
Во время составления программы, УЧПУ может изображать
программированный контур с помощью 2D-штриховой графики.
8
Для распределения экрана сменить программу слева и графику
справа: Клавишу SPLIT SCREEN и Softkey ПРОГРАММА +
ГРАФИКА нажать
8
Softkey АВТОМ. ПОМЕЧИТЬ установить на ОN.
Когда вводите строки программы, УЧПУ указывает
каждое программированное движение по контуру
в окне графики справа
Если УЧПУ не должно больше продолжать графики, установите
Softkey АВТОМ. ПОМЕЧИТЬ на OFF.
АВТОМ. ПОМЕЧИТЬ ON не продолжает графического
изображения повторений части программы.
Составление графики программирования для
существующей программы
8
Выберите с помощью клавиши со стрелкой это предложение, до
которого следует составлять графику или нажмите GOTO и
введите непосредственно желаемый номер предложения
8
Составление графики: Нажать Softkey RESET +
START
Другие функции:
Функция
Softkey
Составить полную графику программирования
Составить графику программирования по
отдельным предложениям
Составить полную графику программирования
или после RESET + START дополнить
Остановить графику программирования. Эта
программируемая клавиша появляется только,
когда ЧПУ составляет графику
программирования
Заново рисовать графику программирования,
если из-за пересечений линии удаляются
