440 8 Программирование: циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

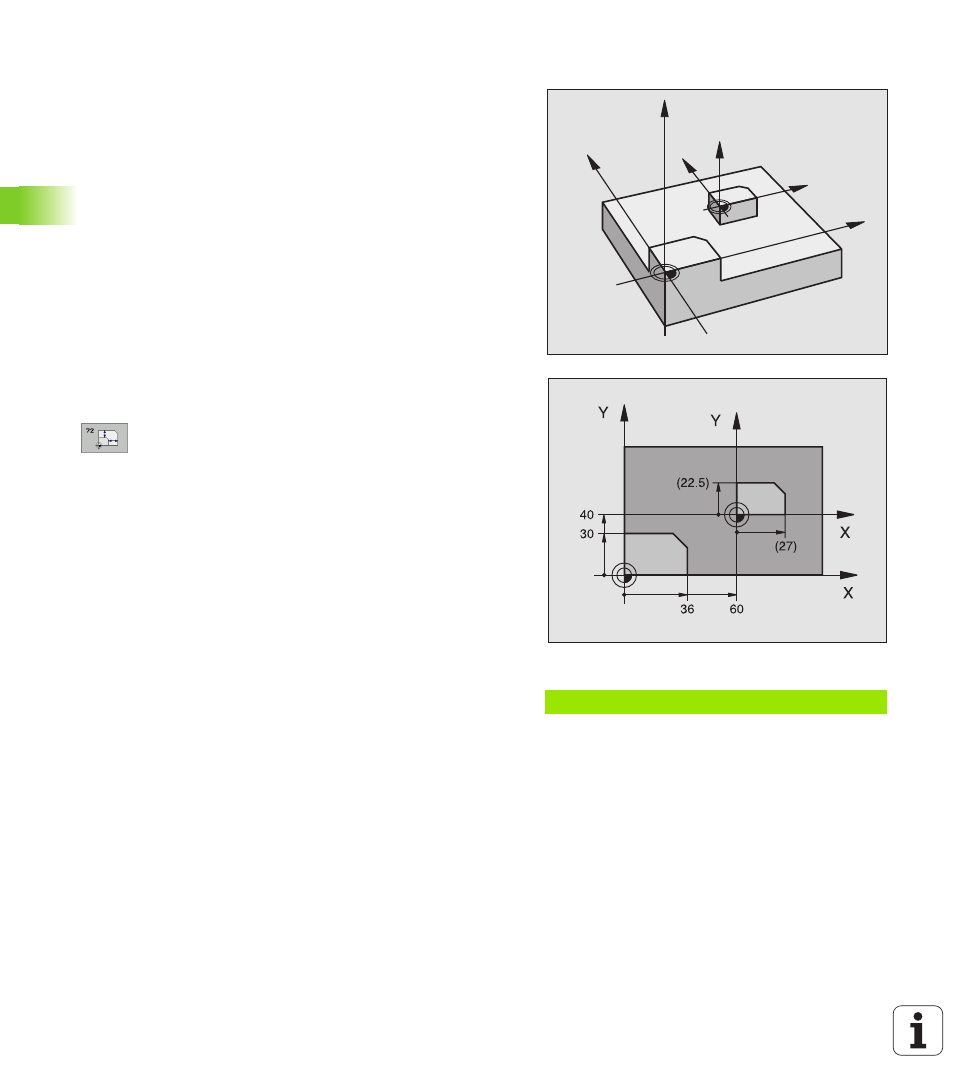

РАЗМЕРНЫЙ КОЭФИЦЕНТ (цикл G72)
В пределах программы УЧПУ может увеличивть или уменьшать
контуры. Таким образом можете учитывать на пример
коэфиценты уменьшения или припуска.
Действие
РАЗМЕРНЫЙ КОЭФИЦЕНТ действует с его дефиниции в
программе. Он действует также в режиме работы
Позиционирование с ручным вводом. УЧПУ указывает активный
размерный коэфицент в дополнительной индикации статуса.
Размерный коэфицент действует
„ на плоскости обработки или по всем осьям координат
одновременно (зависить от параметра станка 7410)
„ на данные о размерах в циклах
„ также на паралелльные оси U,V,W
Условие
Перед увеличением или уменьшением нулевая точка должна
перемещаться на грань или в угол контура.
8 Коэфицент?: Ввести коэфицент F; УЧПУ множит
координаты и радиусы через F (как описано в
„Действие“)
Увеличение: F больше чем 1 до 99,999 999
Уменьшение: F меньше чем 1 до 0,000 001
Сброс
Заново программировать цикл РАЗМЕРНЫЙ КОЭФИЦЕНТ с
коэфицентом 1 для соответствующей оси.
Пример: ЧУ-блоки
N72 G72 F0,750000 *
Z
Z
X
X
Y
Y
