510 11 Программирование: Q-параметры
11
.7
Д
опо
лнительные
ф
ункции
D15: PRINT (ПРИНТ): Выдача текстов
или значений Q-параметров
С помощью функции D15: С помощью функции FN 15: PRINT
можете выдавать значения Q-параметров и сообщения об
ошибках через интерфейс данных, на пример на принтер. Если
сохраняем значения для внутреннего использования или выдаём
их на ПЭВМ, то ЧПУ запоминает эти данные в файле %FN
15RUN.A (выдача во время прогона программы ) или в файле
%FN15SIM.A (выдача во время теста программы). Выдача
осуществляестя буферизованной и наступает в концу PGM, даже
если оператор приостановить PGM. При виде производства
отдельными блоками передача данных наступает в конце блока.
Выдача диалогов и сообщений об ошибках с помощью D15:
PRINT „Числовое значение“
Пример: выдача номера диалога 20
Выдача диалогов и Q-параметров с помощью D15: PRINT
„Q-параметры“
Пример применения: протоколирование измерения
обрабатываемой детали.
Вы можете выдавать до шести Q-параметров и числовых
значений одновременно.
Пример: выдача диалога 1 и числового значения Q1
D19: PLC передача значений в PLC
С помощью функции D19: PLC можете передать до двух числовых
значений или Q-параметров в PLC.
Длина шага и единицы: 0,1 µm или 0,0001°
Пример: Числовое значение 10 (соответствует 1µm или 0,001°)
передать в PLC

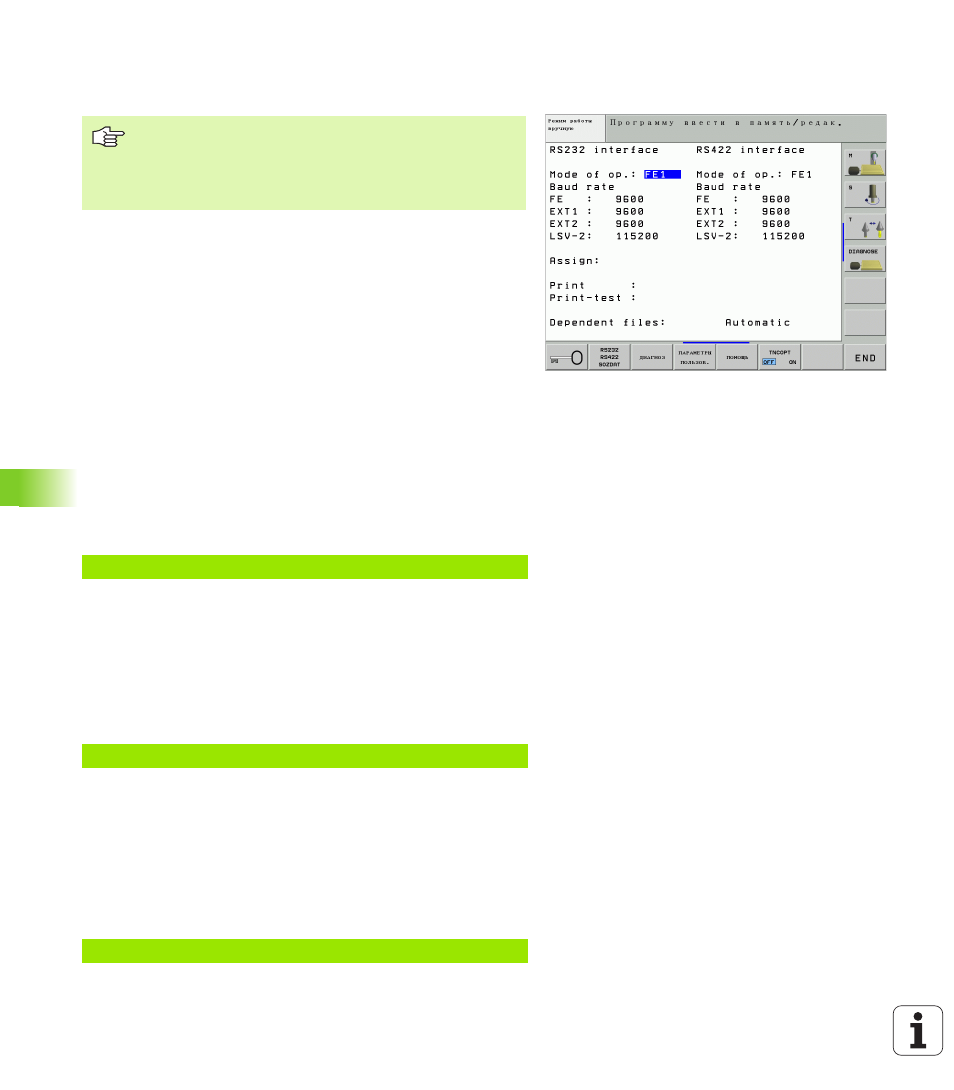

Наладка интерфейса данных Настройка интерфейса
данных: в пункте меню PRINT или PRINT-TEST
определить тракт, на котором ЧПУ должно запоминать
тексты или значения Q-параметров, смотри
“Распределение”, страница 560.
Числовое значение
от 0 до 99:
Диалоги для цикли производителя
начиная с 100: PLC-сообщения об ошибках
N67 D15 P01 20 *
N70 D15 P01 1 P02 Q1 *
N56 D19 P01 +10 P02 +Q3 *
