8.6 SL-
цик
лы
ОБОЛОЧКА ЦИЛИНДРА фрезерование
канавок (цикл G128, ПО-опция 1)

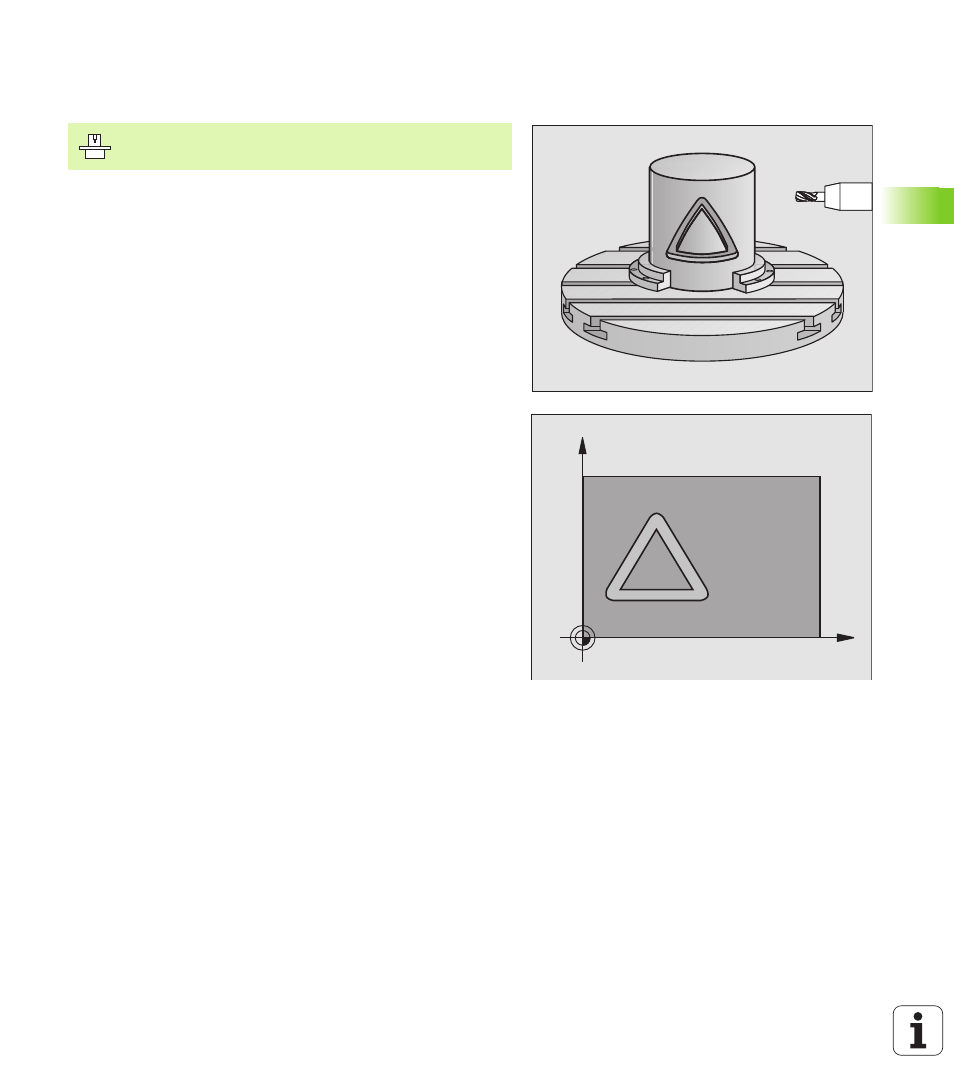

С помощью этого цикла можете определённый на развёртке
направляющий паз перенести на оболочку цилиндра. В отличие
от цикла G127, УЧПУ так установливает инструмент в этом цикле,
что стенки пробегают всегда паралелльно друг к другу при
активной коррекции радиуса. Программируйте траекторию центра
контура с указанием коррекции радиуса инструмента. C помощью
коррекции радиуса определяете, изготовляет ли УЧПУ паз
попутно или поперечно:
1 УЧПУ позиционирует инструмент над пунктом врезания
2 На первой глубине подвода инструмент фрезерует вдоль
стенки паза с рабочей подачей Q12; при этом учитывается
припуск на чистовую обработку со стороны
3 В конце контура УЧПУ смещает инструмент на
противолежащую стенку паза и перемещается обратно к точке
врезания
4 Эти шаги 2 до 3 повторяются, пока будет достигнута
программированная глубина фрезерования Q1
C
Z
Станок и УЧПУ должны быть подготовлены
производителем станков.
