9 Программирование: специальные функции
9.6
Определ
ение
пл
о
ск
о
сти
обрабо
тки
с
по
м
о
щью
тре
х
то
ч
ек
:
PLANE
P
OINTS
9.6 Определение плоскости
обработки с помощью трех
точек: PLANE POINTS
Применение

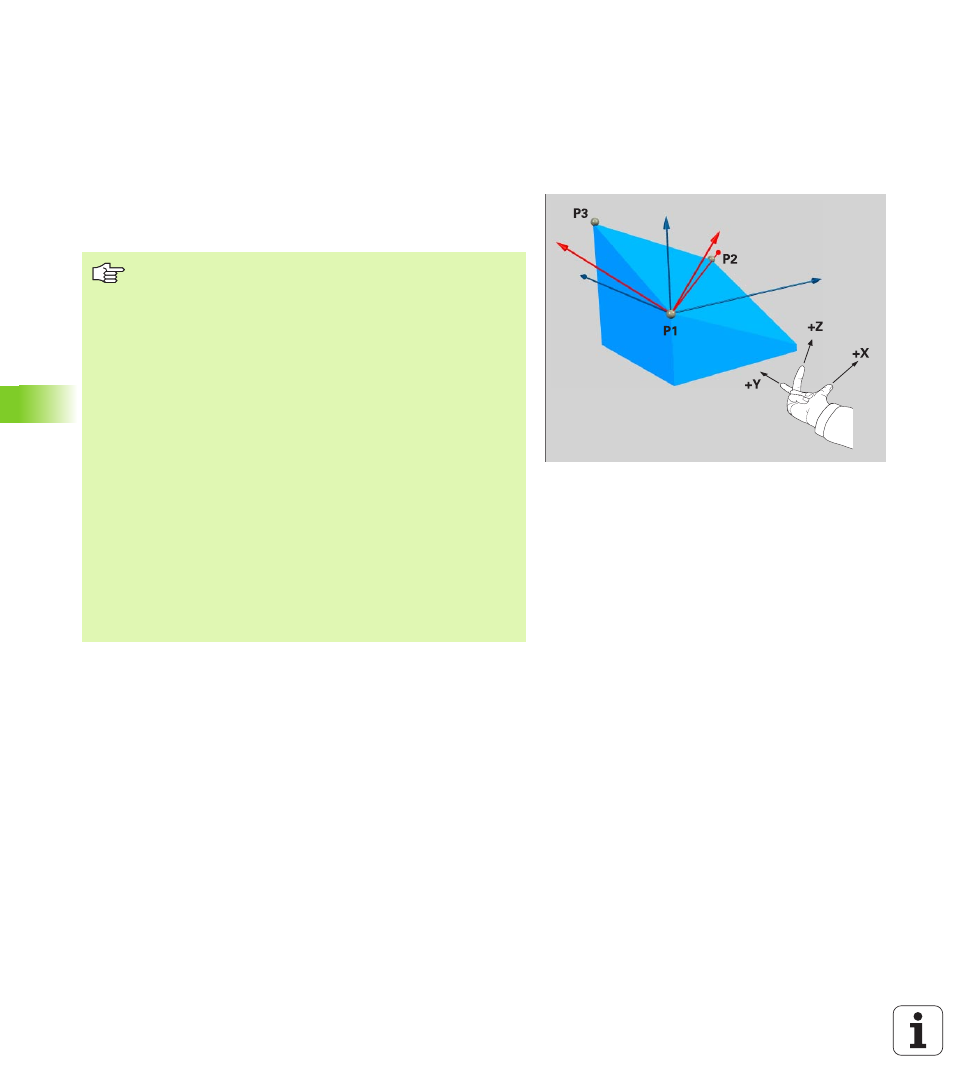

Плоскость обработки определяется однозначно указанием трех
произвольных точек P1 до P3 этой плоскости. Эта
возможность реализуется в функции PLANE POINTS.
Обратите внимание перед программированием
Соединение от точки 1 до точки 2 определяет
направление наклоненной главной оси ((X при оси
инструментов Z).
Направление наклоненной оси инструментов
определяете через положение 3. точки в отнесении к
линии соединяющей точку 1 и точку 2. С помощью
правила правой руки (палец = X-ось, указательный
палец = Y-ось, средний палец = Z-ось, смотри рисунок
справа вверху), действует: Палец (X-ось) указует от
точки 1 к точке 2, указательный палец (Y-ось) указует
параллельно к наклоненной оси Y в направлении точки
3. Потом средний палец указует в направлении
наклоненной оси инструментов.
Эти три точки определяют наклон плоскости.
Положение активной нулевой точки не изменяется
УЧПУ.
Описание параметров для поведения при
позиционировании: Смотри “Определить поведение
